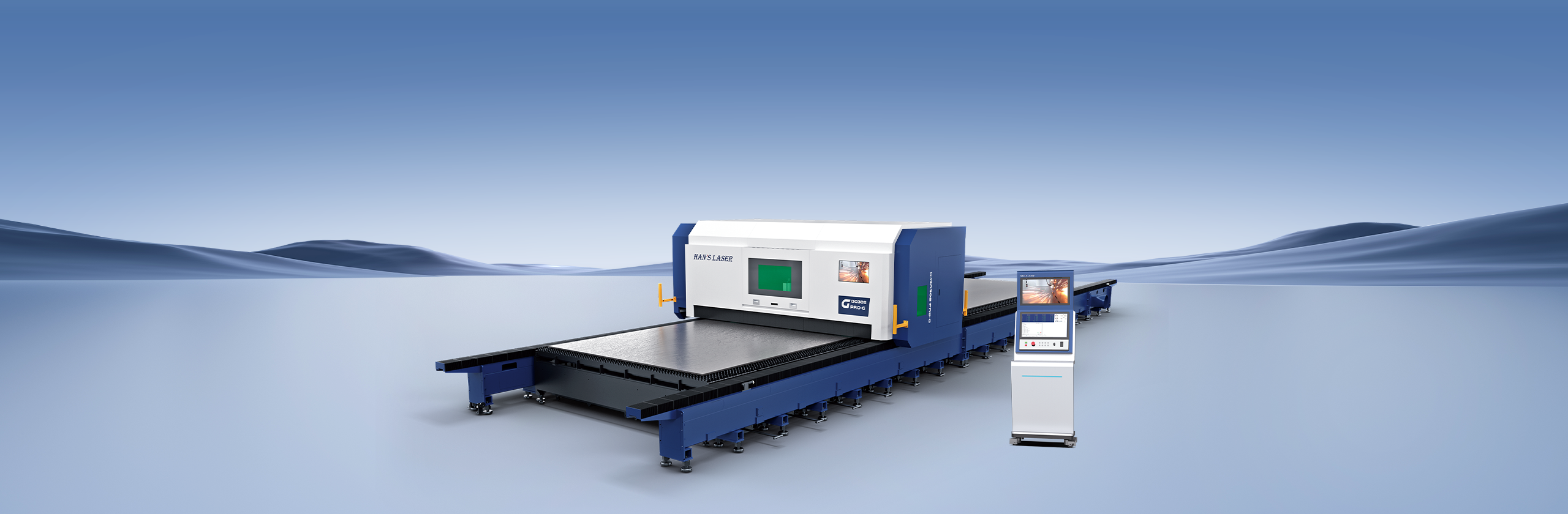

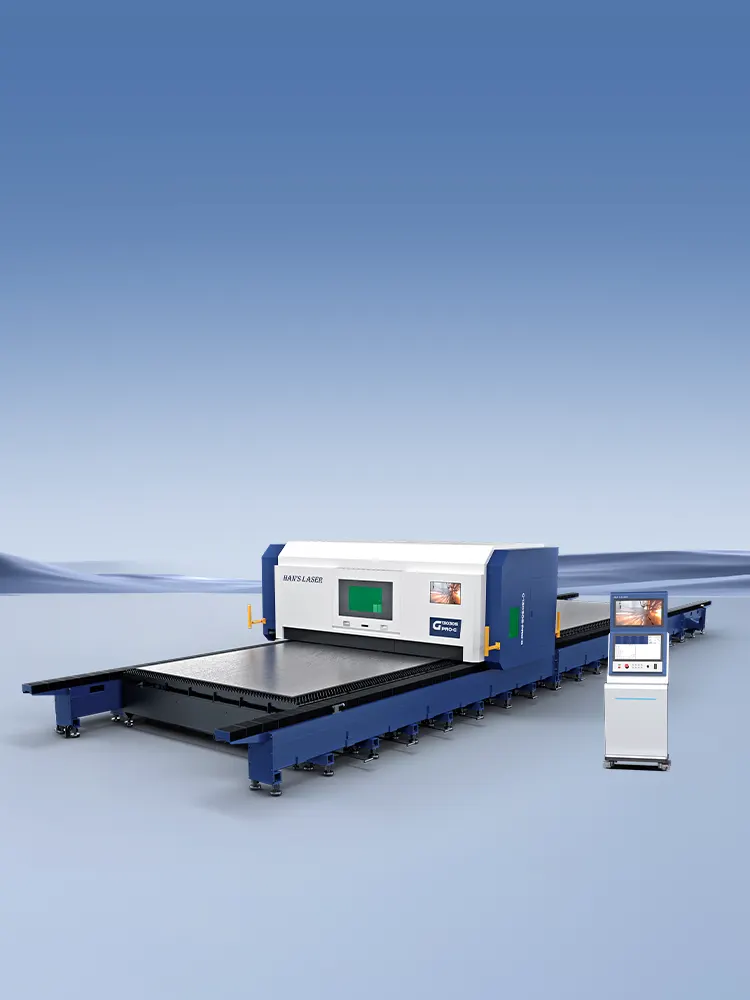

Широкоформатный лазерный станок для резки на линейных рельсах 6025 ⁄ 8025 ⁄ 13025 ⁄ 26025 ⁄ 30025 Доступная мощность: 12 кВт ⁄ 20 кВт ⁄ 30 кВт ⁄ 40 кВт ⁄ 60 кВт
S PRO- A ⁄ G ОпциональноОбразец технических данных
Заполнить скачать или связаться с нами
Обзор
Линейный рельсовый широкоформатный лазерный станок для резки с революционной экономичностью
Лазерный станок для резки металла волоконным лазером серии S PRO - A ⁄ G ориентирован на резку с мощностью 10kW+ Power и способен стабильно резать толстые листы, что полностью соответствует требованиям использования 10kW+ Power. Благодаря полной базе данных экспертных технологических режимов резки на 10kW+ Power, он позволяет максимально эффективно создавать ценность для вашего производства.

Наивысшая надежность и стабильность

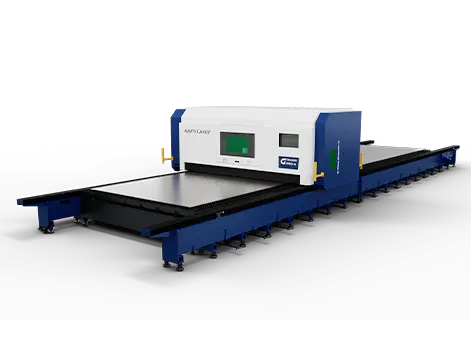

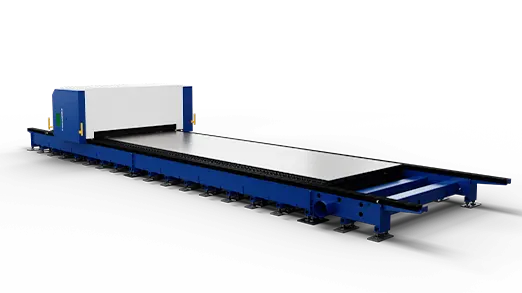

Модульная станина с линейными направляющими

Станина и рабочий стол спроектированы отдельно, что исключает термическую деформацию станины;
Сегментированная станина с линейными направляющими имеет компактную конструкцию, проста в обслуживании и обладает длительным сроком службы.

Высокодинамичный

Экструдированная алюминиевая балка
При ширине формата менее 4 м используется высокожесткая экструдированная балка, оптимизированная с помощью метода конечных элементов. Внутренняя полость сконструирована таким образом, чтобы эффективно рассеивать внутренние и внешние напряжения, что делает балку легче и обеспечивает лучшую динамику. Соединение между балкой и рабочей платформой выполнено в виде адаптивной телескопической конструкции, что гарантирует стабильность резки в течение длительного времени при различных условиях эксплуатации.

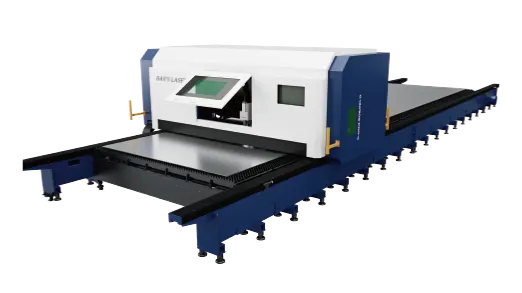

Безопасность при работе с лазером

Защитный кожух портала с лазерными окнами OD 5+:

Защита глаз и кожи от лазерного излучения;
Снижение шумового загрязнения;
Снижение уровня дыма от резки;
Обеспечение благоприятных условий труда;

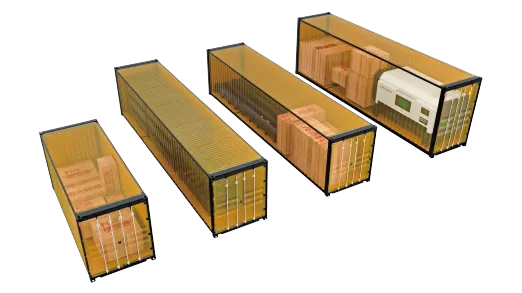

Экономия на доставке

Конструкция сборной станины
Рабочий стол и станина станка могут быть загружены в стандартные контейнеры по частям, при этом крышка портала и балка не требуют разборки и могут быть загружены в стандартные контейнеры целиком, что значительно повышает эффективность монтажа на объекте заказчика и значительно упрощает транспортировку и монтаж оборудования за границу.

Простота обслуживания

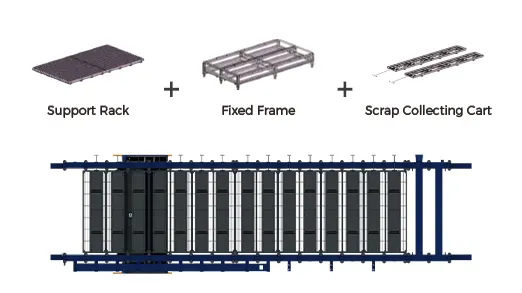

Рабочий стол с автономным блоком.
Независимая опора для ног, полностью отделенная от станины, позволяет снизить нагрузку на станину от плит средней толщины. Легко разбирается и обслуживается, что снижает эксплуатационные расходы.

Сверхбольшой формат

Подходит для резки крупноформатных и толстых листов.
Благодаря большой ширине обработки 13 м x 3 м, ширина обработки может быть выбрана от 3 м, 3,5 м / 4 м, а длина может быть увеличена до 15 м / 26 м / 30 м и даже больше. Станок выдерживает сверхмощную лазерную резку более 60 кВт, что позволяет легко удовлетворить потребности в резке крупноформатных и толстых листов в производстве металлоконструкций, судостроении, тяжелой промышленности и других отраслях..

Доступна вертикальная резка под углом

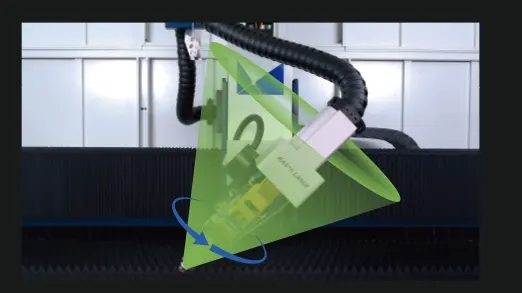

Конструкция качающейся головки, разработанная Han’s самостоятельно
Легкая конструкция и высокая динамическая производительность. Для резки под углом разработаны алгоритмы и функции, такие как алгоритм следования за углом, алгоритм компенсации инструмента для резки под углом, алгоритм смещения маятника, автоматическое определение вертикальной оси скоса, автоматический сброс вертикальной оси скоса и другие, отвечающие требованиям обработки под углом в различных отраслях промышленности.

Интуитивно понятное управление станком

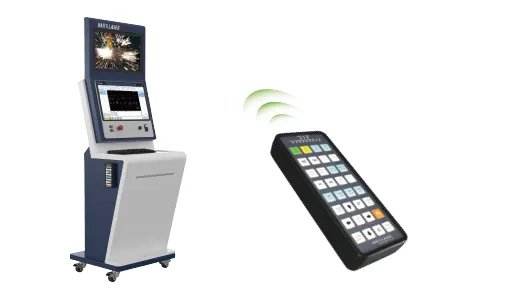

Консоль оператора с монитором
Мониторинг станка в режиме реального времени позволяет оператору контролировать процесс резки одним взглядом. Пульт управления с 32 кнопками позволяет быстро и наглядно управлять работой оборудования, что значительно упрощает рабочие процедуры и гарантирует эффективное производство.

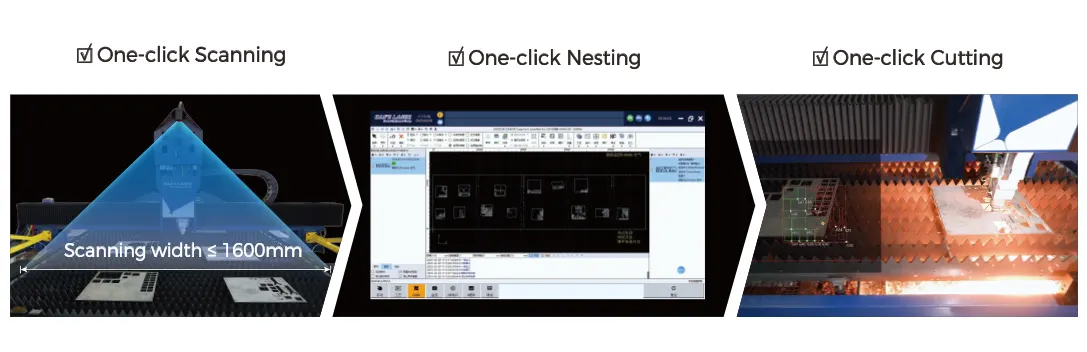

Использование листов остатков

Интеллектуальное решение для обработки остатков, основанное на технологии автоматизированного визуального контроля, позволяет размещать любое количество деталей любой геометрии на листе остатков. Зона обработки остатков охватывает весь рабочий стол, поддерживает одновременное сканирование нескольких пластин с однократным точным распознаванием контуров остатков, что радикально меняет традиционные неэффективные методы обработки остатков, обеспечивая быструю оптимизацию производства и экономичное использование материала.

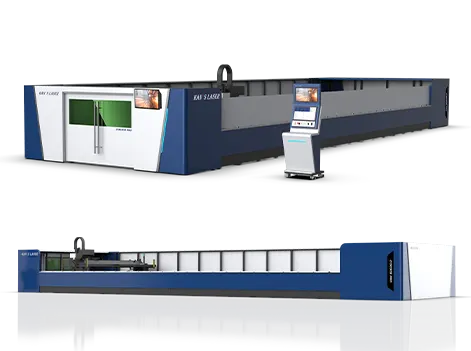

Опционально

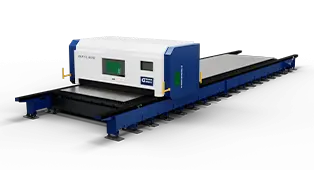

Стандартный кожух портала
Опционально — Полный кожух станка
Стандартный кожух портала
Стандартный кожух портала
Опционально — Полный кожух станка
Опционально — Полный кожух станка
Образцы резки
Технические данные
* Только для справки. Свяжитесь с нами для получения более подробных параметров модели.

S Pro - A(Straight)/G(Bevel)

Рабочая зона

Максимальная скорость позиционирования (X/Y)

Точность

Повторяемость

Макс. вес листа

Доступная мощность лазера

6100 мм x 2600 мм

80 м/мин

0,05 мм/м

0,03 мм/м

7200 кг/стол

8100 мм x 2600 мм

80 м/мин

0,05 мм/м

0,03 мм/м

9600 кг/стол

13100 мм x 2600 мм

80 м/мин

0,05 мм/м

0,03 мм/м

15600 кг/стол

12 кВт/20 кВт/30 кВт/40 кВт/60 кВт

26100 мм x 2600 мм

80 м/мин

0,05 мм/м

0,03 мм/м

31200 кг/стол

30100 мм x 2600 мм

80 м/мин

0,05 мм/м

0,03 мм/м

36000 кг/стол
