    Эффективная автоматизация всего процесса экономит рабочую силу
    Серия SLU По желанию Образец технических данных
    Заполнить скачать или связаться с нами
    Общий обзор
    Высокоэффективная автоматизированная погрузочно - разгрузочная система

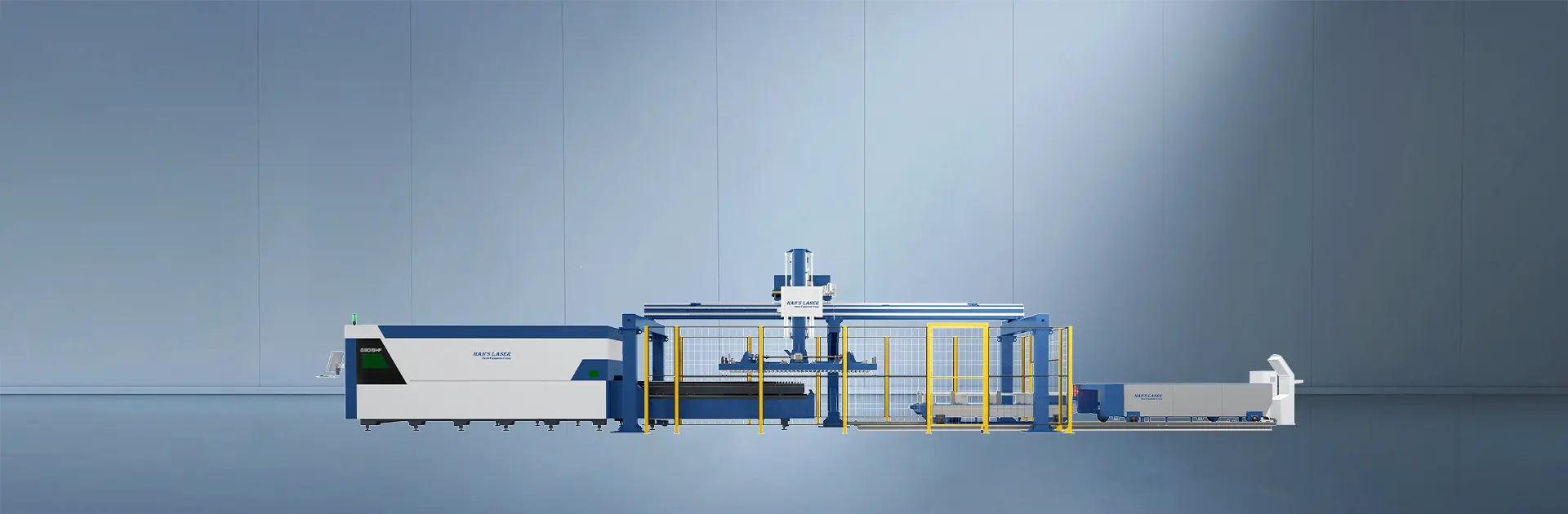

    Серия SLU обеспечивает полностью автоматический сбор, погрузку, обработку и разгрузку и является оптимальной с точки зрения затрат. Он предназначен для высокой производительности, низких эксплуатационных расходов и удобного для пользователя контроля, упрощая производство при сокращении рабочей силы и расходов.

    Основные компоненты



    TАвтоматическая погрузочно - разгрузочная система состоит в основном из конвейера опоры типа C, интегрированного погрузочно - разгрузочного устройства, высокой и низкой электронной тележки и системы управления.

    Система состоит из следующих компонентов:

    • С - образная опора;

    • Устройства для загрузки вакуумных присосок;

    • Маршруты ходьбы по балкам;

    • Устройства для разгрузки вилок.

    сборочная линия с опорой типа С


    Основные обработанные детали, такие как пролетная балка C - образной опоры, сварены из профиля. Технологический процесс выглядит следующим образом: сварка → грубая обработка → устранение вибрационного напряжения → точная обработка, может лучше устранить напряжение, вызванное сваркой и обработкой, и повысить стабильность сборочной линии с - образной опорой.

    погрузочно - разгрузочное интегрированное устройство



    Интегрированный механизм погрузки / разгрузки имеет сварную раму с направляющей трансмиссионной системой, которая поддерживает вакуумный присос (отдельный электромагнитный контроль, используемый для адаптивного бумажного захвата) и гребенчатую вилку. Вилка поднимает готовую продукцию / отходы из зазора рабочего стола горизонтальной вставкой и переносит их на сортировочный автомобиль, и система может перемещаться вертикально / горизонтально для достижения точной обработки бумаги.

    • Каждый присос управляется независимо, гибко и совместимо с различными форматами металлической пластины.

    • Оснащен двойной функцией автоматической погрузки и разгрузки, работает быстро и точно. Он использует вакуумный присос для адсорбции сырья и тарелки и имеет разреженную вилку для разгрузки, обеспечивая высокую степень безопасности.

    Эффективное расслоение


    Толщина измерения чувствительна, стратификация точна, чтобы обеспечить производство монолитных пластин, чтобы предотвратить неправильную резку листов в процессе производства.


    Бесшовный переход


    Непрерывная загрузка и разгрузка значительно повышают производительность, устраняя случайные ручные манипуляции.

    Безопасное ограждение


    Оборудование оснащено переключателем защитной блокировки, который автоматически работает в этой области и использует защитные ограждения без защиты от мертвого угла, чтобы предотвратить доступ персонала и обеспечить безопасную работу системы.

    Система управления и информации



    Общая система управления производственной линией разделена на три части: система управления погрузкой и разгрузкой, система ЧПУ режущей машины и интеллектуальная система диспетчерского управления FMS (необязательно). Система управления погрузкой и разгрузкой контролирует работу складов материалов, погрузочно - разгрузочных устройств и готовых автомобилей. Система ЧПУ режущей машины реализует лазерную резку и автоматическое управление коммутацией рабочего стола. Интеллектуальная система планирования и управления FMS распределяет задачи обработки, организует погрузку и разгрузку машин, настраивает режущие машины и работает упорядоченно и эффективно с погрузочно - разгрузочной системой.

    АПУ автоматизированная система управления погрузкой и разгрузкой



    Система автоматизированного управления производственной линией использует контроллер PLC, каждая часть которого развертывается на основе протокола шины ProfiNet, образуя распределенную систему управления. Процедуры управления соответствуют международным стандартам IEC, структура программы модульна, стандартизирована, универсальна, легко обновляется. Система обеспечивает высокоэффективные функции самодиагностики и обработки, а также обширные функции мониторинга аномалий и оповещения. Его легко поддерживать и эксплуатировать.

    По желанию
    Интеллектуальная система планирования и управления FMS
    HansAPC - FMS4.0 Гибкая система управления
    Интеллектуальная система планирования и управления FMS
    Интеллектуальная система планирования и управления FMS подходит для резки производственных линий 1 - to - n. Он может работать независимо или интегрироваться с гибкой системой управления Hans APC - FMS 4.0 в качестве части основной системы управления. Система поддерживает различные функции, такие как маркировка предварительной обработки, выполнение диспетчерского заказа, обратная связь с производительностью обработки, интеллектуальное распределение машин для автоматической загрузки процесса обработки и технологии обработки, а также имеет динамический алгоритм планирования задач для обеспечения плавного стыковки погрузочно - разгрузочных операций, системы погрузки и разгрузки и станки в координации и непрерывной совместной работы с максимальной эффективностью
    HansAPC - FMS4.0 Гибкая система управления
    Вся система состоит из гибкой системы управления FMS4.0 и многотипного клиентского программного обеспечения для рабочих станций. Система FMS4.0 обменивается данными с внешними системами, такими как ERP, MES, WMS и CAM. Кроме того, он распределяет производственные задачи между клиентами автоматизированных производственных линий и другими клиентами рабочих станций (например, сортировка, распаковка, пористость и сдвиг) и собирает соответствующие данные. Клиенты автоматизированной производственной линии и другие клиенты рабочих станций отвечают за управление инструкциями оборудования, выполнение производственных задач и сбор данных, а также обмен данными в режиме реального времени с системой FMS4.0 в пределах своего контроля.
    Образец технических данных
    * Только для информации, Все данные основаны на фактической технической документации.

    Серия SLU

    Площадь (длина х ширина х высота)

    Максимальная скорость движения

    Максимальная скорость позиционирования

    Максимальный размер бумаги.

    Максимальный размер бумаги

    Система управления

    Максимальный притягательный вес

    Количество электронных покупок

    Подшипник тележки

    Горизонтальная скорость электронного искусства

    Номинальное напряжение питания

    Частота

    Этап

    18,5 м х 5,6 м х 4 м

    40 м / мин

    8 м / мин

    3000 × 1500 × 5

    3000 × 1500 × 5

    Система управления PLC

    180 кг

    2. 4Т

    20 м / мин

    380 вольт

    50 Гц

    3.
