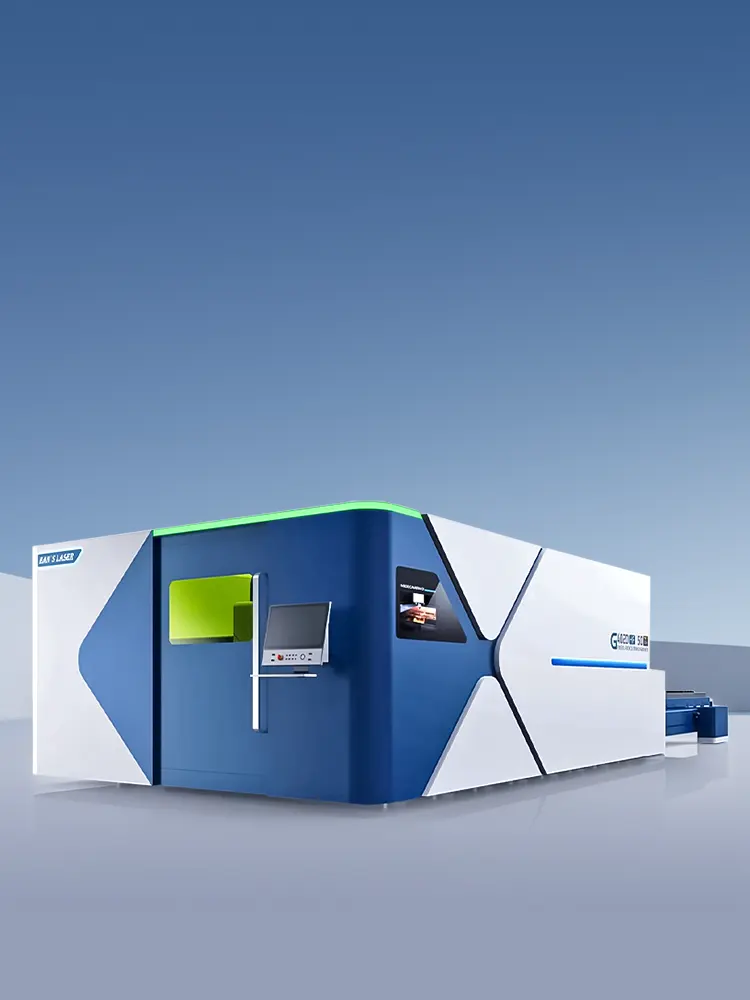

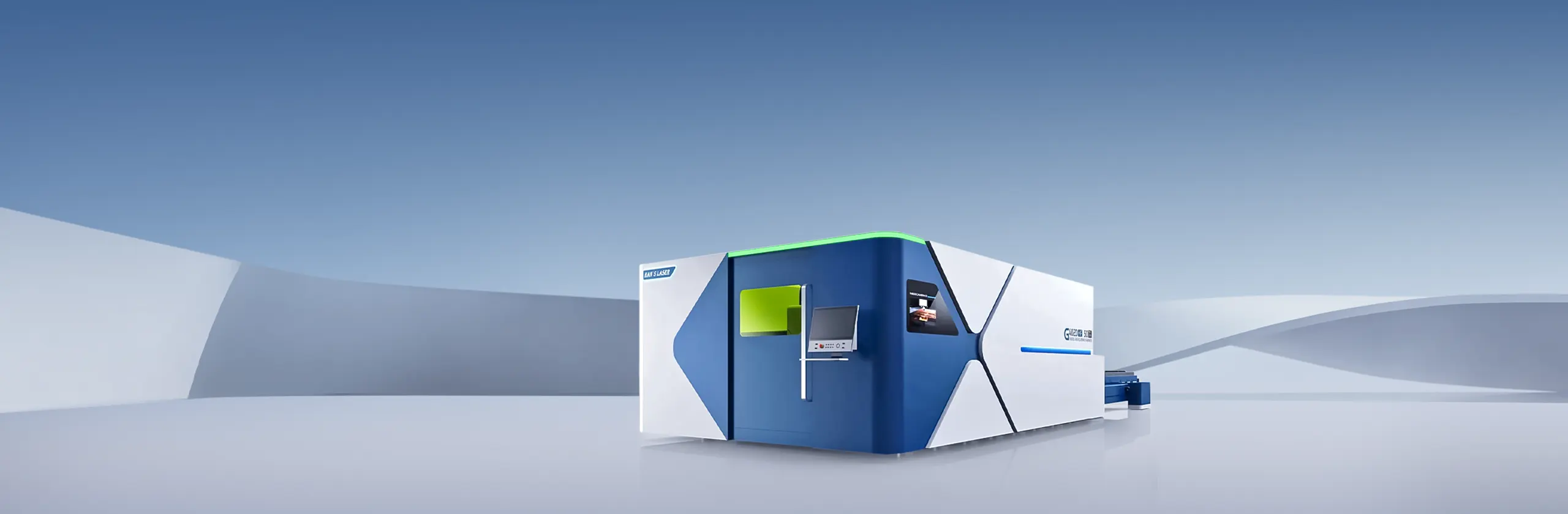

HF 50 Series
Высокопроизводительный лазерный станок для резки 3015 ⁄ 4020 ⁄ 4025 Доступная мощность: 6 кВт ⁄ 12 кВт ⁄ 20 кВт ⁄ 30 кВт ⁄ 40 кВт ⁄ 50 кВт
HF 50 Series НеобязательныйОбразец технических данных
Заполнить скачать или связаться с нами
Общий обзор
Высокопроизводительный лазерный станок для резки с большей производительностью и высоким качеством деталей
Высокопроизводительный станок HF 50 оснащен системой управления Rexroth, линейным приводом и высокоточными линейными направляющими со встроенной измерительной системой. Максимальная скорость по одной оси достигает 300 мм/мин, а максимальное ускорение — 5g. Точность позиционирования — 0,01 мм, а повторяемость — 0,005 мм.

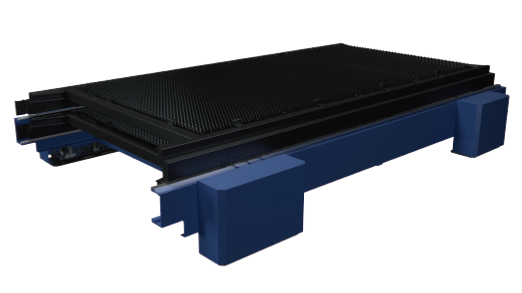

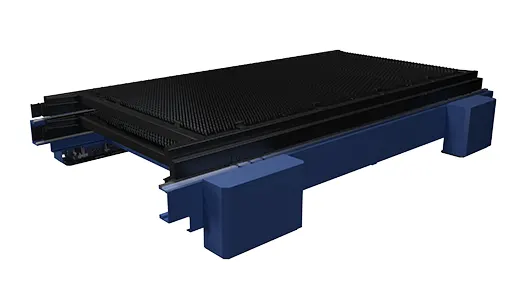

Высокая грузоподъёмность для обработки толстых материалов

Точность синхронизированного подъёма достигает ±1%

Оба рабочих стола могут одновременно выдвигаться из зоны резки;
Загрузка и выгрузка одного рабочего стола не влияет на работу другого;
Простота обслуживания станка, обеспечивающая быструю и безопасную загрузку и выгрузку листового металла;
Сохранение превосходного качества резки при загрузке и выгрузке другого рабочего стола.

Долгосрочная надежность

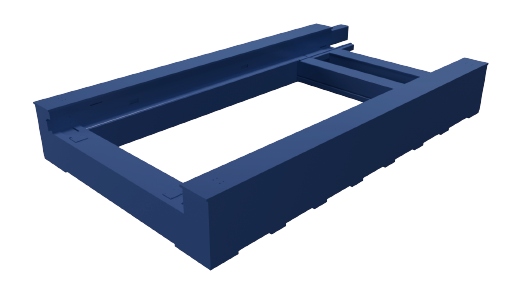

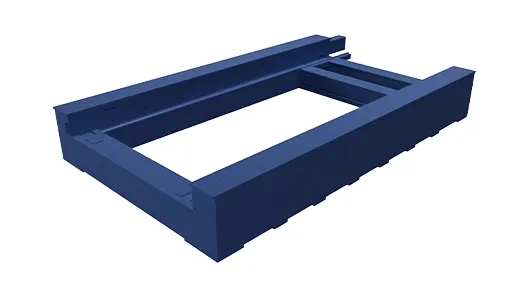

Новая полая конструкция

Исключает риск тепловой деформации из-за высокой мощности;
Опциональный конвейер легко устанавливается на HF50;
Подходит для лазеров мощностью до 50 кВт;
Раздельные станина и рабочий стол;
Обеспечивает долгосрочную стабильность станка.

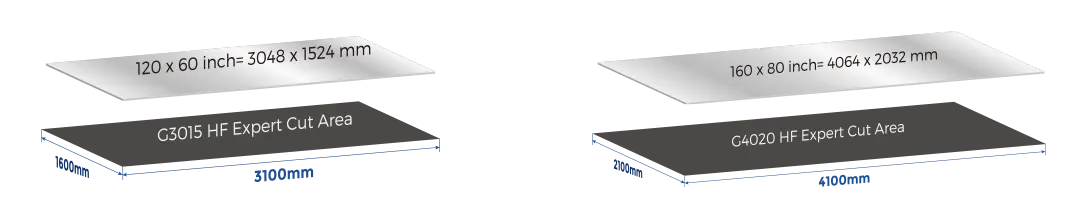

Увеличенная площадь резки

Увеличенная площадь резки, возможность резать листы AS (американский стандарт) размером «дюйм».

Более высокая производительность обработки деталей

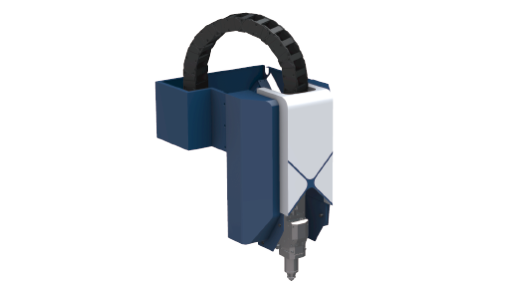

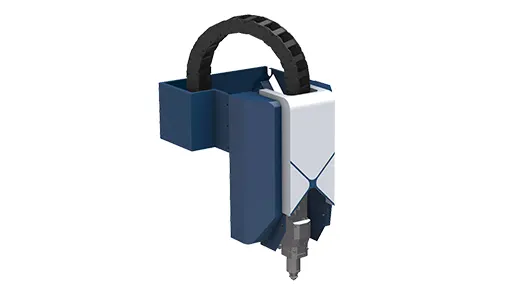

Новая ось Z использует линейный привод с автоматической смазкой. Линейные направляющие оснащены встроенной измерительной системой и регулировочным блоком, что обеспечивает более высокую скорость позиционирования, ускорение, длительный срок службы и повышенную точность резки.

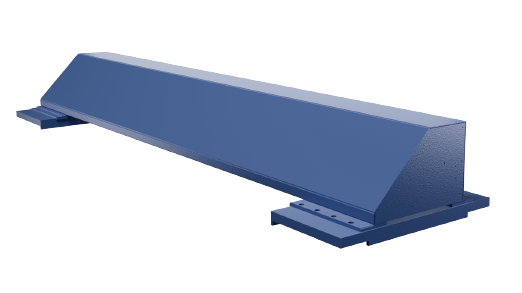

Запатентованная высокодинамичная конструкция

Новая конструкция портального механизма с саморегулирующимся гибким портальным механизмом

Максимальная скорость перемещения по одной оси: 300 мм/мин;
Максимальное ускорение: 5g;
Точность позиционирования: 0,01 мм;
Повторяемость: 0,005 мм.

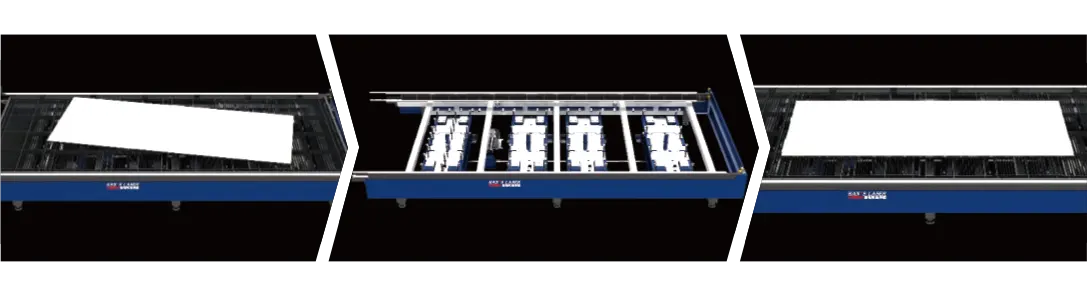

Защита от царапин

Дополнительное устройство регулировки подъема пластины
  Предотвращает появление царапин на нижней стороне пластины;
Легко загружать и регулировать пластины ;

Обеспечивает превосходное качество резки, особенно при резке нержавеющей стали и алюминия.

Низкий расход газа

Резка с низким давлением азота
Высокая скорость резки, сокращение времени пакетной резки и экономия газа до 67%.

Устройство Mix-M

Патент на газовый смесительный шкаф Han's Laser (опционально)
Функция процесса Mix-M: оснащено лазером мощностью 20 кВт или выше, подходит для быстрой резки углеродистой стали толщиной 10–40 мм, решая проблему традиционной резки листов средней и большой толщины и налипания шлака в углах, эффективно улучшая верхнюю и нижнюю конусность и шероховатость заготовки, что значительно повышает эффективность обработки и точность заготовки.

Необязательный

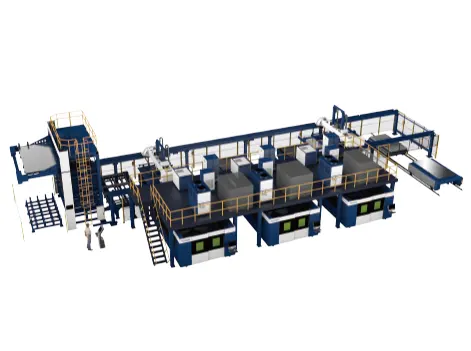

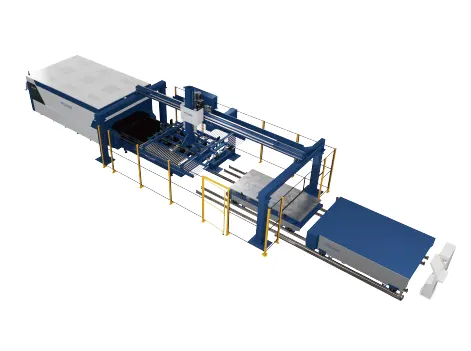

Решения для автоматизации
Решения для автоматизации
Решения для автоматизации
Благодаря мощной технической поддержке и богатому опыту реализации проектов мы можем предложить различные решения по автоматизации в соответствии с потребностями заказчика.
Решения для автоматизации
Благодаря мощной технической поддержке и богатому опыту реализации проектов мы можем предложить различные решения по автоматизации в соответствии с потребностями заказчика.
Способность резать
Образец технических данных
* Только для информации, Все данные основаны на фактической технической документации.

Серия HF 50

Рабочая площадь [мм]

Макс. скорость позиционирования осей (X/Y)

Макс.Ускорение

Точность

Повторяемость

Макс. вес листа

3100ммx1600мм

300м/мин

0,01мм

0,005м/мин

2150кг/стол

4100ммx2100мм

300м/мин

0,01мм

0,005м/мин

3840кг/стол

4100ммx2600мм

300м/мин

0,01мм

0,005м/мин

4680кг/стол
