    Корейская лазерная интеллектуальная группа оборудования настаивает на независимых инновациях, осваивает источники света, системы ЧПУ, функциональные компоненты и другие основные технологии.
    Серия PD По желанию Образец технических данных
    Заполнить скачать или связаться с нами
    Общий обзор

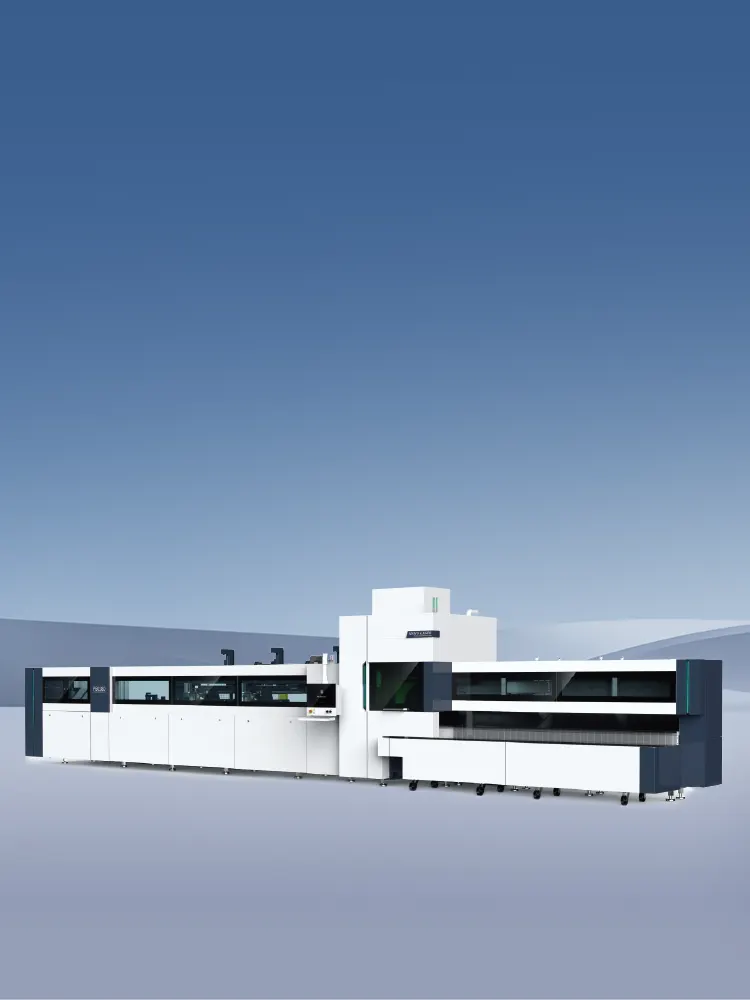

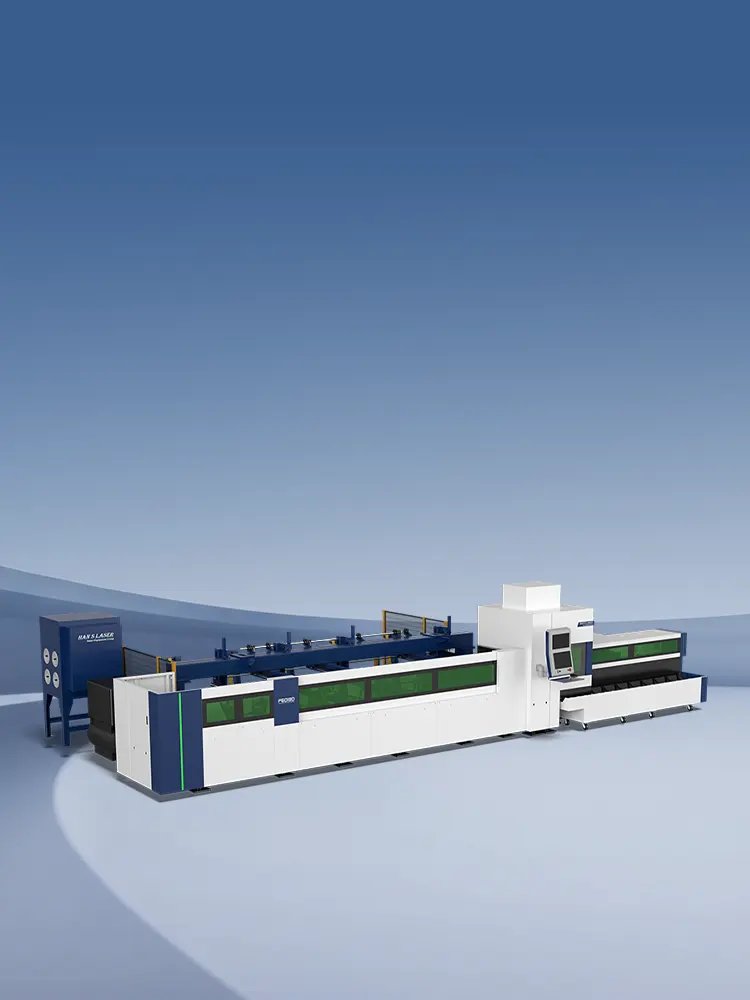

    Профессиональное решение для обработки труб: полностью автоматическая лазерная труборезка серии PD
    Лазерный станок для резки труб серии PD предназначен для точной обработки металлических труб с ЧПУ и поддерживает высокоэффективную резку квадратных, круглых, овальных и специальных труб (низкоуглеродистая сталь, нержавеющая сталь, алюминиевый сплав и т.д.). Использование высокожесткой горизонтальной структуры, с зубчатой трансмиссией и высокоточной линейной направляющей для достижения точности резки ± 0,1 мм. Интегрируясь с полностью автоматизированной погрузочно - разгрузочной системой, она повышает производительность с ведущим временем цикла в отрасли и в то же время обеспечивает превосходную стабильность, рентабельность и адаптивность для профессиональных потребностей в производстве труб.

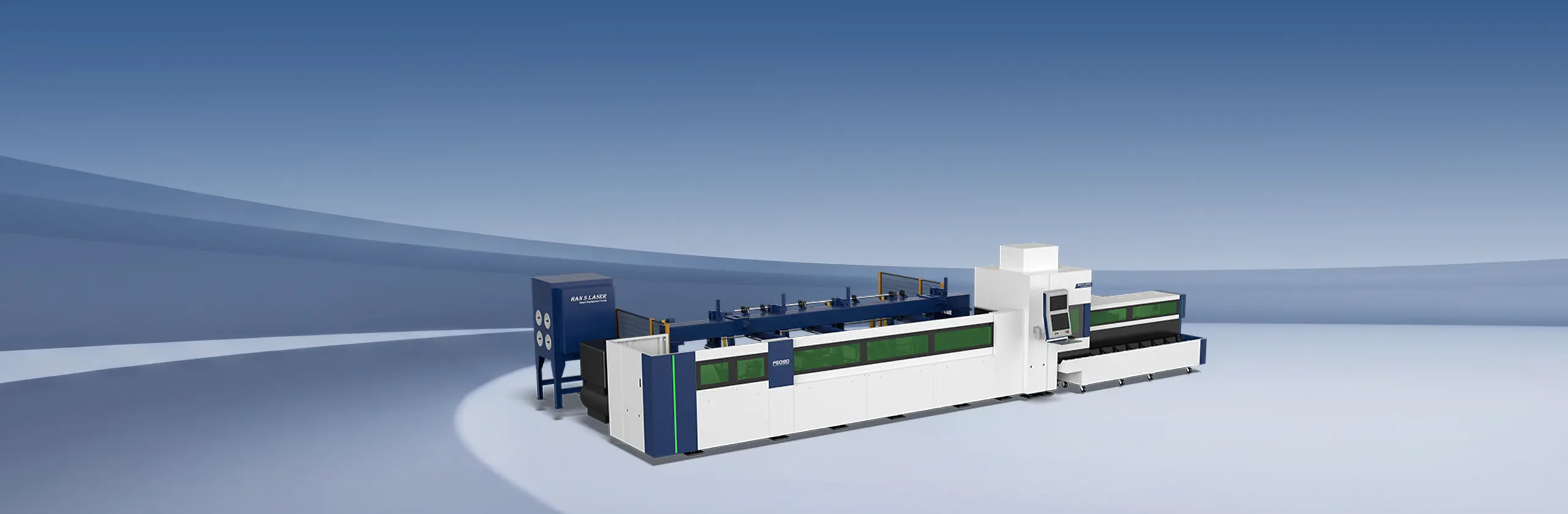

    Лазерный станок для резки труб



    ●  Лазерный станок для резки труб серии PD представляет собой точный автоматический лазерный станок для резки труб с ЧПУ, который объединяет лазерную резку, прецизионную машину и технологию ЧПУ

    ●  В основном используется для резки металлических труб, таких как низкоуглеродистая сталь, нержавеющая сталь, трубы из алюминиевого сплава (квадратные, круглые, овальные трубы) и другие трубы (укажите, есть ли эллиптическая трубка).

    ●  Это предпочтительная режущая машина для обработки металлических труб, с профессиональными, высокоскоростными, высокоточными, эффективными и экономичными характеристиками.

    Почему выбирают PD серии



    Машина использует горизонтальную структуру, зубчатую рейку, высокоточную прямую направляющую, плавную передачу, высокую точность. Он оснащен полностью автоматическим погрузочно - разгрузочным устройством, что значительно повышает производительность станков.

    Зажимная система



    • Безопасность при отключении газа и поддержании высокого давления

    • Механические трансмиссионные конструкции с высоким коэффициентом безопасности конструкции деталей, способные стабильно производить непрерывно в течение 24 часов

    • Краткий ход зажима, высокая точность повторения

    • Цифровой мониторинг, распознавание в реальном времени размеров зажимных трубопроводов

    Задний патрон



    • Использовать внутренне герметичную выхлопную конструкцию.

    • Задние и задние вентиляторы настроены для удаления высокотемпературного газа из трубы, предотвращения влияния тепловой деформации на точность, эффективного удаления режущей пыли и улучшения рабочей среды.

    • Конструкция патрона имеет узнаваемую размерную структуру зажимной трубки и соответствующие датчики.

    Плавучая опора



    • Ось X с зубчатой реечной передачей, направляющей прямой направляющей, надежной работой;
    • Сервовспомогательное поддерживающее устройство плавает вверх и вниз, чтобы обеспечить эффективную поддержку, предотвратить провисание трубопровода, повысить точность обработки.

    Adjustable Console



    Консоль может быть отрегулирована в режиме реального времени в зависимости от высоты оператора. Многоугольная ротационная операция, удобная для наблюдения во время работы, подходит для различных условий работы.

    По желанию
    Полуавтоматические кормления.
    Автоматическая подача
    Полуавтоматические кормления.
    Весь ряд труб вручную помещается на раму и автоматически подается в зажимное положение на роторе. Отрезанные детали скользят прямо на раму готовой продукции. Фотоэлектрическое контрольное устройство на подвижном патроне гарантирует, что входящий патрон достигнет точного положения зажимного материала.
    Автоматическая подача
    Загрузочное устройство полностью автоматизировано, связки материалов складываются в элеватор, автоматически завершая погрузку, подачу и достигая положения зажима поворотного стола. Нарезанные детали скользят прямо на раму готовой продукции. Устройство для контроля длины трубы входной ленты гарантирует, что входной патрон достигает точного положения зажимного материала.
    Способность резать
    Образец технических данных
    * Только для информации, Все данные основаны на фактической технической документации.

    Серия PD

    Тип машины

    мощность лазерного источника

    Максимальный диапазон обработки

    Максимальная скорость (ось A, B)

    Скорость быстрого перемещения оси X / Y

    Максимальная пропускная способность

    Максимальная длина материала

    P6010D / P6018D / P8018D / P10018D

    1000w, 2000w, 3000w, 4000w (можно настроить)

    f) 20 - 180 мм 20 - 180 мм (необязательно: 20 - 110 мм 20 - 110 мм)

    120r / min (необязательно: 150r / min)

    120 м / мин

    260 кг

    12200 мм
