    Global Standard Design / IPG & Han Лазерные источники / Многоматериальная мощность T6016D / T6022D / T10025D / T6033D / T12033D / T12035D
    Серия TD По желанию Образец технических данных
    Заполнить скачать или связаться с нами
    Общий обзор

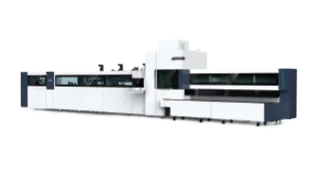

    Высокоскоростная прецизионная цельноформатная резка металлических труб, промышленная рентабельность
    Серия TD компании Hanhan Laser Intelligent Equipment Group соответствует международным стандартам мощных лазерных труборезов с ЧПУ. Лазерный источник, оснащенный IPG / Han и высокоточными трансмиссионными компонентами (зубчатые рейки, линейные направляющие), с профессиональным уровнем скорости, точности и рентабельности для резки труб из углеродистой стали, нержавеющей стали и алюминиевого сплава (круглые, квадратные, овальные), является идеальным выбором для обработки металлических труб.

    Модульный дизайн, гибкое сочетание



    Серия трубчатых лазеров Хана использует смешанную согласованную модульную сборку и разгрузку. Это модульное сочетание дает пользователям большую гибкость для удовлетворения их собственных потребностей.

    Горизонтальный сварочный станок



    • Машина использует горизонтальную структуру, высокоточные рейки и линейные направляющие, привод плавный. Оснащен устройством для резки, что повышает эффективность производства.

    • Кровать использует сварные конструкции для снятия напряжения. Процесс включает отжиг, грубую обработку, вибрационное старение для устранения остаточных напряжений и отделку. Обеспечить высокую жесткость, высокую точность и долгосрочную стабильность.

    Хан отрезал голову.



    •режущая головка: Конденсаторные датчики обеспечивают высокоточное обнаружение и стабильный отклик.

    •Система привода: Линейная ось X / Y / Z + ось вращения A / B использует сервомотор с высоким крутящим моментом для высокоскоростного и точного управления движением.

    четырёхкоготный самоцентрирующийся пневматический патрон



    Пневматический патрон четырехкулачкового валка, самоцентрирующийся через интегрированный зажимный захватывающий механизм. Конструкция сварных пластин для подачи и фиксации патронов. Устранение напряжений путем высокотемпературного отжига, грубой обработки, вибрационного старения и точной точной обработки. Высокая жесткость, легкий дизайн и отличная динамическая производительность.

    « Отрицательное давление» в трубопроводе



    Внутри трубопровода и в зоне резки используется пылесос отрицательного давления, эффект пыли хороший, чистый и экологически чистый.

    Профессиональное встроенное программное обеспечение



    • Предоставляет набор режущих модулей, включая пересекающиеся линии, канавки, отверстия, узоры и многоугольные резки, которые являются простыми и практичными, как вы видите, полученными.
    • Создание файлов CAM и программ CNC для резки круглых и квадратных труб.
    • Поддержка различных многоосных лазерных режущих машин с ЧПУ.
    • Поддержка операционной системы Windows 98 / 2000 / NT / Vista с интерфейсом на английском и китайском языках
    .
    По желанию
    Полуавтоматические кормления.
    Полностью автоматический
    Semi Automatic Feeding
    Полуавтоматический модуль подачи может быть установлен в передней части машины, что облегчает массовое размещение труб на полках и значительно сокращает время подготовки сырья.
    Полностью автоматический
    Полностью автоматический модуль подачи может быть установлен на задней части машины, а стеллаж для укладки сырья автоматически обеспечивает трубы, что значительно повышает скорость загрузки и эффективность производства.
    Способность резать
    Образец технических данных
    * Только для информации, Все данные основаны на фактической технической документации.

    Серия TD

    Тип машины

    мощность лазерного источника

    Максимальный диапазон обработки

    Скорость резания

    Максимальный вес одной трубы

    Длина разгрузочной трубы (настраивается)

    Скорость позиционирования

    T6016D / T6022D / T10025D / T6033D / T12033D / T12035D

    2000w3000w4000w6000w (необязательно)

    Диаметр 15 - 20 мм / диаметр 15 - 150 мм / диаметр 15 - 254 мм / диаметр 15 - 200 мм / диаметр 11 - 330 мм / диаметр 10 - 30 мм

    100 rpm

    100 кг / 150 кг / 200 кг

    0 - 2000 мм

    100 м / мин
