  • Серия HF
    Простота в использовании сверхвысокая динамическая производительность лазерная безопасность Доступная мощность: 6kw, 8kw, 12kw, 15kw, 20kw, 30kw, 40kw (необязательно)
    Серия HF Образец технических данных
    Заполнить скачать или связаться с нами
    Общий обзор

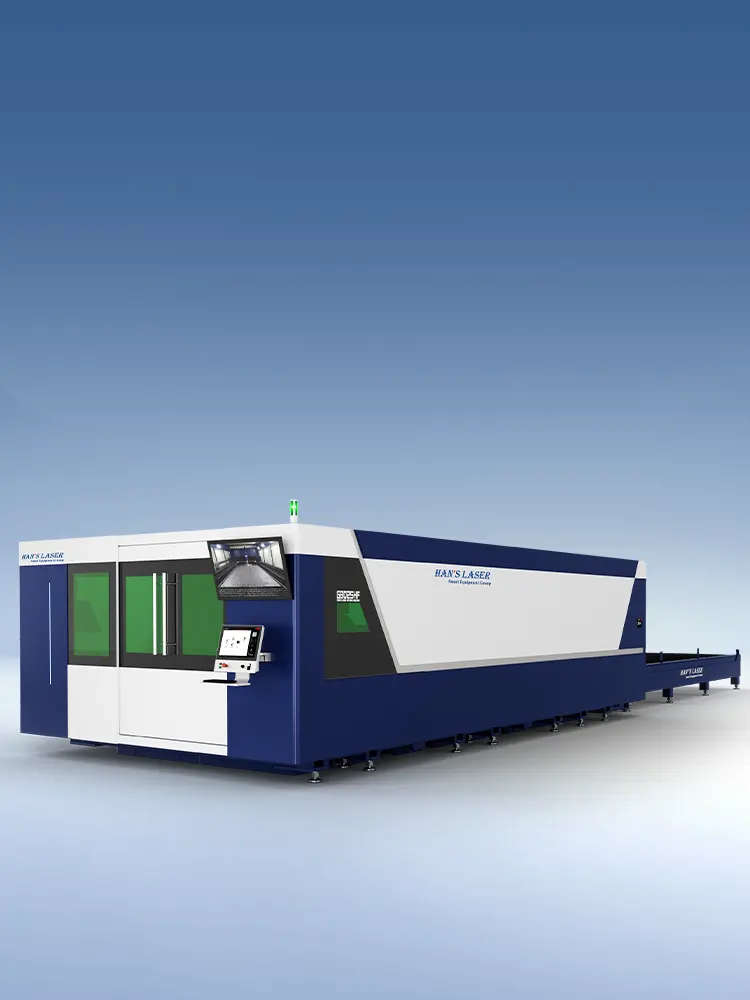

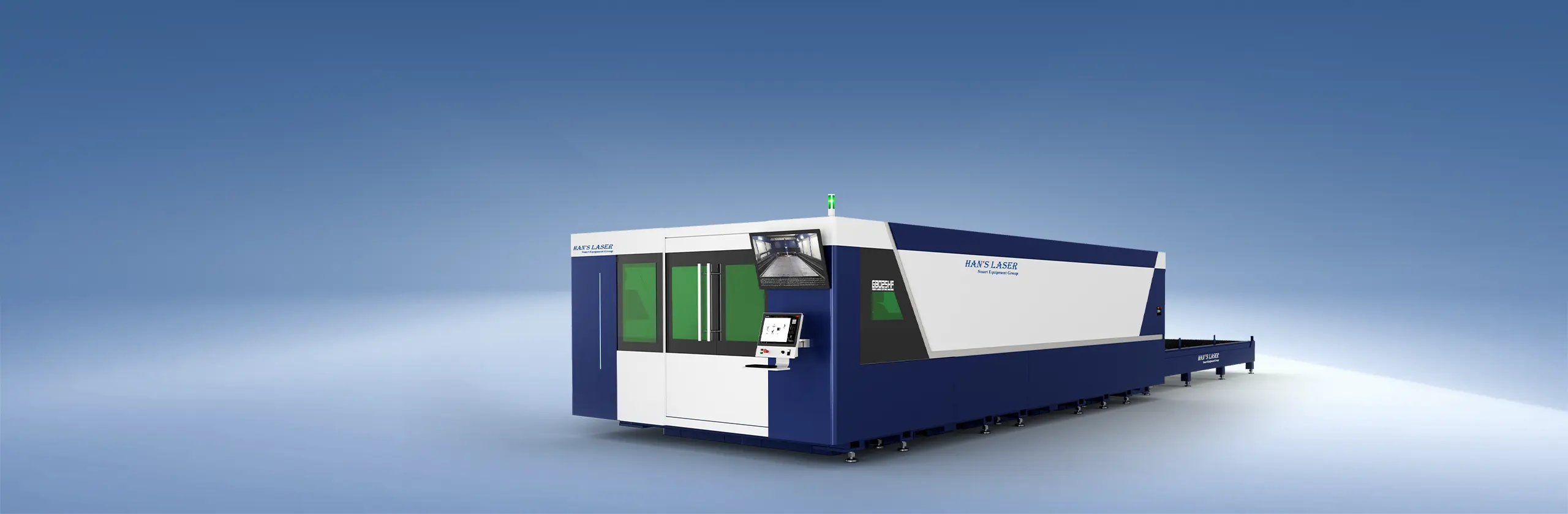

    Высокоскоростная волоконно - оптическая лазерная режущая машина
    Высокоскоростная волоконно - оптическая лазерная режущая машина серии HF является классическим кулачным продуктом компании Hanlar. Сосредоточьтесь на лазерной резке 12 кВт + и устойчивой резке толстой пластины, чтобы соответствовать требованиям резки 30 кВт + сверхвысокой мощности. Обладая полной базой данных технологий специалистов по резке 12 кВт +, нулевая перфорация, стабильная резка толстой пластины, резка низкого давления, чистая резка и другие уникальные технологии могут максимизировать ценность для клиентов.

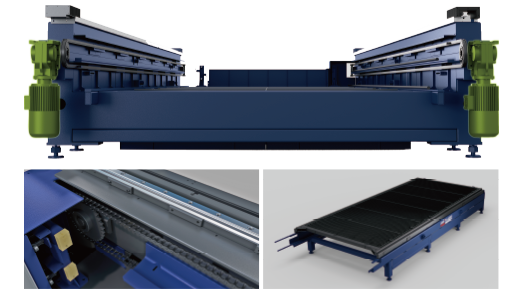

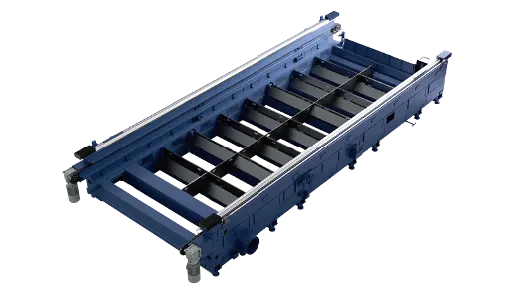

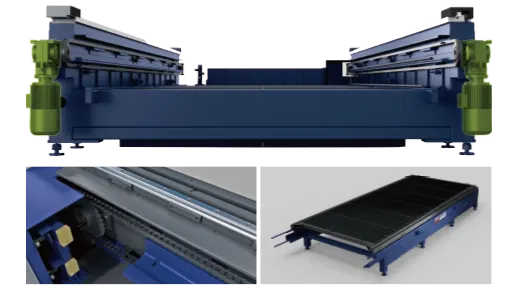

    Кровать комбинированного полых станков



    • Кровать изготовлена из сварки из углеродистой стали, а затем обработана отжигом, грубой обработкой, вибрационным старением, точной обработкой и другими процессами для достижения высокой точности.

    • Интегрированные полые конструкции не подвержены воздействию высоких температур листов, что действительно позволяет избежать риска деформации кровати, вызванного мощным нагревом, и отвечает требованиям использования сверхвысокой мощности 30000Вт.

    • Мощные огнеупорные кирпичные защитные конструкции, удобное обслуживание, низкая стоимость обслуживания.

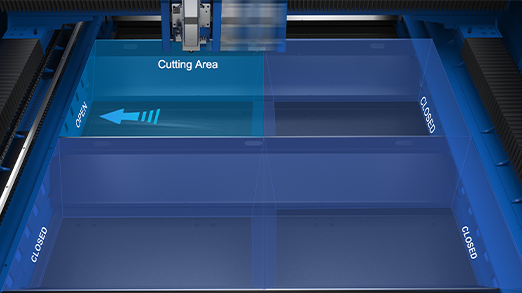

    Высокоэффективная система вентиляции



    Следуйте за работой по резке, разумно распределяйте количество воздуха в каждом выпускном отверстии в каждую структуру раздела, эффективно улучшая вентиляционную пылеулавливающую способность зоны обработки.

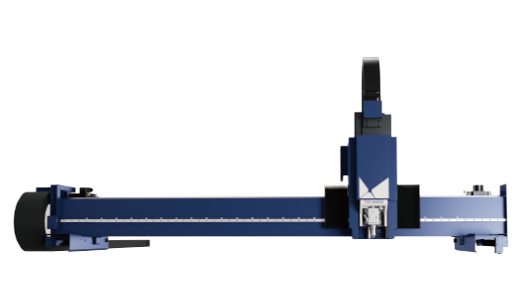

    алюминиевая балка интегрированной авиационной ступени



    • Легкий вес, большая плотность, хорошая жесткость, сильная адаптивность, высокая стабильность, превосходная динамическая производительность.

    • Структура зубчатой рейки оси Z, устойчивая к ударам и загрязнению.

    • Конструкция компрессора направляющей предотвращает удар режущей головки, изменяя точность сборки направляющей.

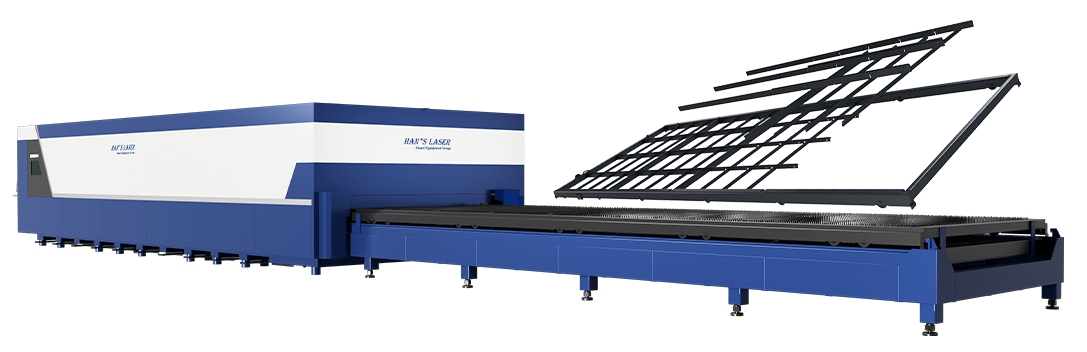

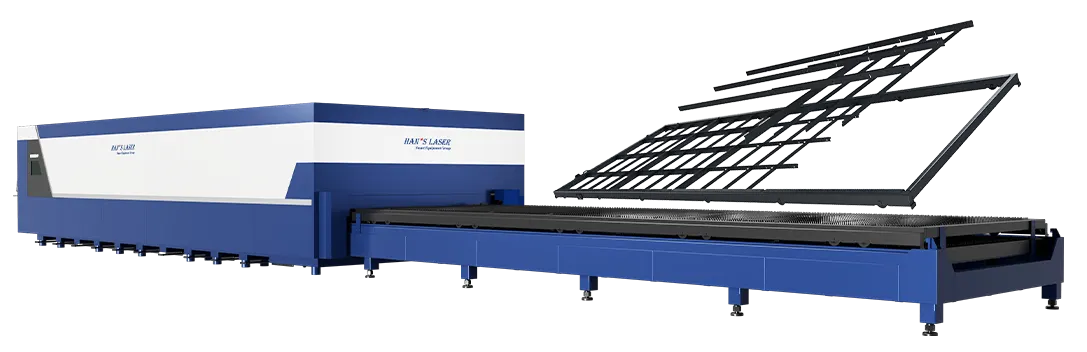

    двухмоторная параллельная коммутационная платформа



    Двухмоторная параллельная коммутационная структура: независимая / синхронная коммутационная пластина предотвращает вибрацию, обеспечивает непрерывный обмен материалами и повышает эффективность.
    2. Скользящий стол: съемный дизайн, облегчающий мгновенную внутреннюю очистку и обслуживание.
    3. Тяжелая цепь + двойной стол: прочный интерфейс и высокопрочный буксир, поддерживающий толстые пластины, резка большой мощности, автоматическая замена, непрерывное производство.
    4. Модульный стол для защиты от деформации: плотные, усиленные опорные конструкции, способные выдерживать тепло большой мощности; Быстрая замена модулей упрощает техническое обслуживание.

    сверхмощная интеллектуальная режущая головка



    Хань сверхмощная интеллектуальная режущая головка, 100% автономный дизайн. Основная оптическая система с автономной интеллектуальной собственностью может быть оснащена сверхвысокой мощностью 30 кВт. Сервоприводы являются точными и стабильными и могут адаптироваться к худшим условиям работы. Хорошая конструкция, световая дорога независима, защита от загрязнения, производительность уплотнения лидирует. Интеллектуальный мониторинг, взаимодействие человека и машины удобно.

    Волоконно - оптический лазерный источник



    Многомодовые лазеры серии Photon C с непрерывным оптическим волокном мощностью 4kW - 30kW оснащены новым мощным оптическим модулем. Эффективность электрооптического преобразования модуля составляет более 40%, что существенно снижает общее энергопотребление. Устройство оснащено саморазвивающейся системой электронного управления нового поколения с более высокой совместимостью, простой и простой в использовании операцией, внутренним мониторингом в режиме реального времени, быстрой обратной связью данных и импульсной реакцией микросекундного уровня модуляции. Строгий контроль качества луча, в сочетании с анализом сценариев применения корейских лазерных экспертов, в полной мере использовать производительность лазера.

    Системы ЧПУ 901



    Язык дизайна лаконичен, интерфейс ярко окрашен, операционные окна интуитивно понятны и просты в использовании, а « 0 Foundation» прост в управлении.

    Оснащен современными алгоритмами мониторинга и обнаружения шины режущей головки в сочетании с графиком обнаружения состояния резки, чтобы максимизировать срок службы и качество резки режущей головки.

    Способность резать
    Образец технических данных

    Серия HF

    мощность лазерного источника

    Рабочий район

    Максимальная скорость позиционирования оси (X / Y)

    Максимальное ускорение

    Повторяемость

    Максимальная нагрузка

    3kW - 60kW (необязательно)

    3150 мм x 1620 мм

    200 м / мин

    2.8 г

    0,02 мм

    2150 кг

    3kW - 60kW (необязательно)

    4100 мм x 2100 мм

    200 м / мин

    2.8 г

    0,02 мм

    3840 кг

    3kW - 60kW (необязательно)

    6200 мм x 2600 мм

    160 м / мин

    2.5G

    0,02 мм

    7200 кг

    3kW - 60kW (необязательно)

    8200 мм × 2600 мм

    160 м / мин

    2.5G

    0,02 мм

    9600 кг

    3kW - 60kW (необязательно)

    10 100 мм x 2600 мм

    140 м / мин

    1.5 г

    0,05 мм

    12 000 кг

    3kW - 60kW (необязательно)

    12 100 мм x 2600 мм

    140 м / мин

    1.5 г

    0,05 мм

    14 100 кг

    3kW - 60kW (необязательно)

    12 100 мм x 3100 мм

    140 м / мин

    1.5 г

    0,05 мм

    16000 кг
