    20 кВт / 30 кВт Двухприводная конструкция козловой двери, модульная платформа для резки
    Серия Гиганты Образец технических данных
    Заполнить скачать или связаться с нами
    Общий обзор

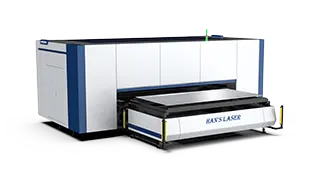

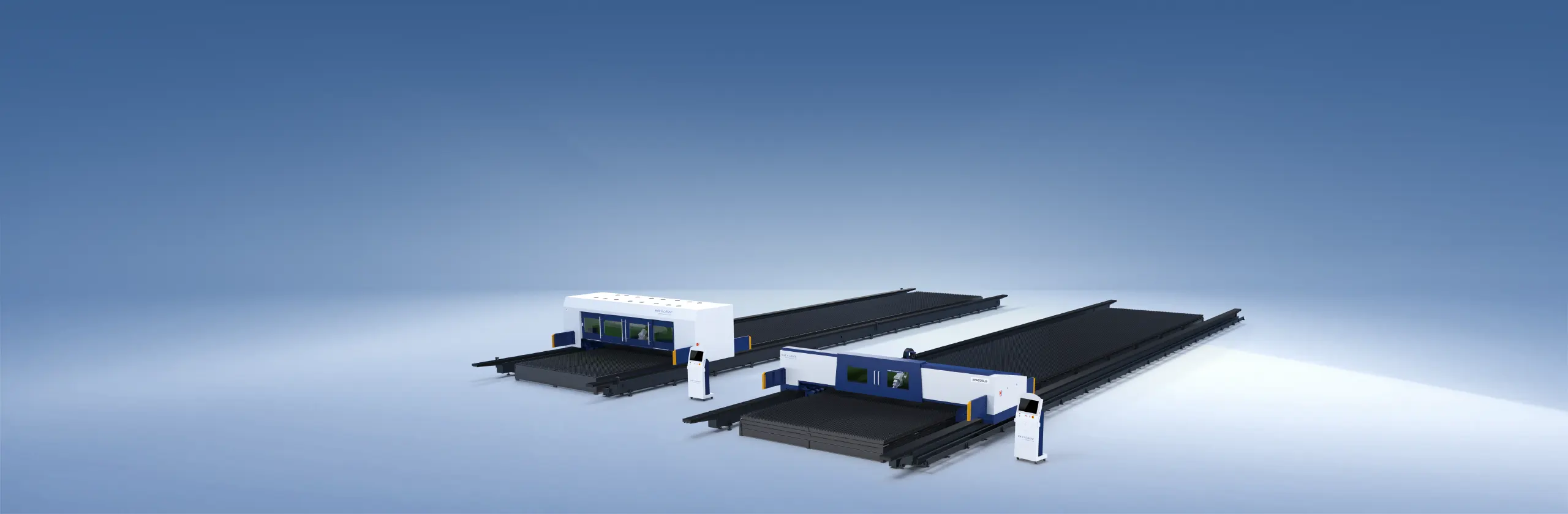

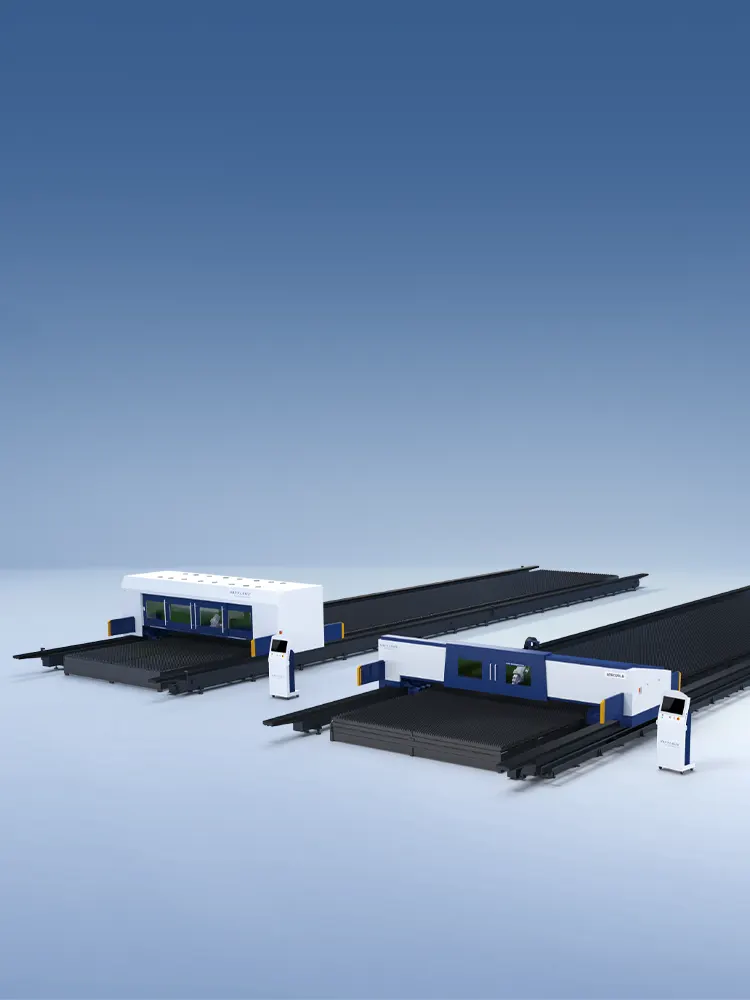

    Сверхширокоформатная лазерная волоконно - оптическая режущая машина
    Эта двухприводная лазерная режущая машина с козловой дверью сочетает в себе прецизионную технику с волоконно - оптической лазерной технологией на основе иттербия, обеспечивая 35 - процентную электрооптическую эффективность и недорогую работу 24 / 7. Оптимизированная структура привода обеспечивает стабильность, уравновешивая отношение инерционного крутящего момента, в то время как модульная конструкция полупроводника повышает адаптивность к непрерывному промышленному производству.

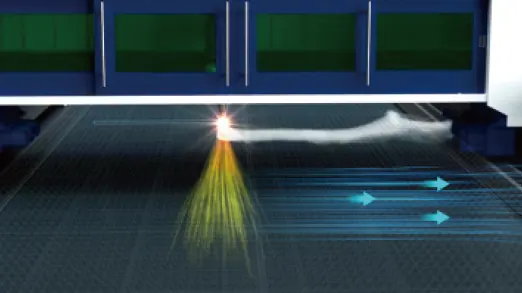

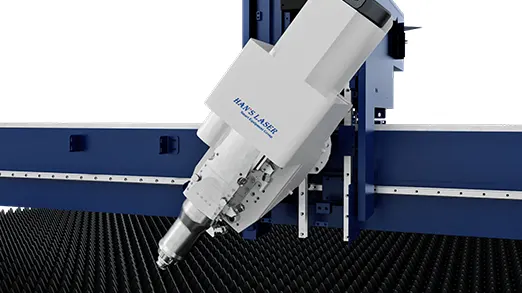

    Высокоэффективная и стабильная система лазерной резки оптического волокна



    • Эксплуатационные расходы крайне низкие, хорошая стабильность, сильная адаптивность.
    • двухприводная конструкция козловой двери, оснащенная высокоточным редуктором с высоким крутящим моментом, высокой точностью, разумным соотношением инерции и крутящего момента для обеспечения стабильной работы станка;
    • Волоконно - оптические лазеры имеют полупроводниковую модульную и избыточную конструкцию и работают круглосуточно в соответствии с требованиями непрерывного промышленного производства.
    • Оптово - волоконные лазеры используют редкий элемент иттербий в качестве светоизлучающего материала с коэффициентом преобразования до 35%, что делает его менее углеродным и более экономичным.

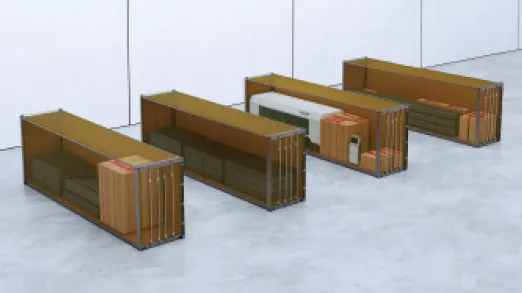

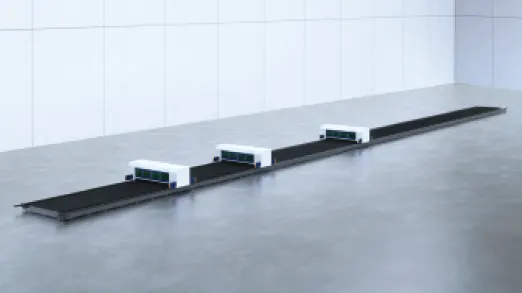

    Модульная платформа для резки



    Модульная сборка, рабочий стол полностью отделен от станка, избегая теплового эффекта мощной лазерной резки, избегая удара и вибрации во время погрузки и разгрузки.

    Кровать станка



    • Использование высокожесткой конструкции с большим сечением, сварка с изгибом и мозаикой листовой стали. Оптимизированная с помощью анализа конечных элементов (FEA), внутренняя горизонтальная и вертикальная мозаика имеет сварные ребра;
    • Применение высококачественной стали, отжиг, грубой обработки, вибрационного старения, точной обработки японских станков Mitsubishi и, наконец, точной стыковки.
    • Это в конечном итоге обеспечивает очень высокую точность.

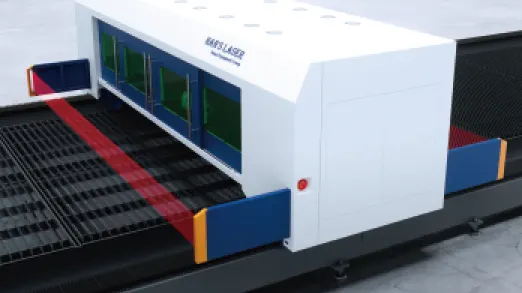

    Защита станков



    Переключатели кнопки аварийной остановки устанавливаются на видном месте по обе стороны балки, а механические переключатели используются для управления движением осей на обоих концах. В то же время, использование буферного устройства эффективно обеспечивает безопасность движения станка.

    прессованная алюминиевая балка


    • При ширине формата менее 4,5 м применяется высокожёсткая экструзионная балка, оптимизированная с помощью анализа конечных элементов. Конструкция внутренней полости позволяет эффективно рассеивать внутренние и внешние напряжения, что обеспечивает более легкую структуру и более высокую динамическую производительность.

    • Соединение между балкой и поддоном осуществляется с помощью адаптивной телескопической структуры, обеспечивающей долгосрочную стабильность резки в различных условиях эксплуатации.

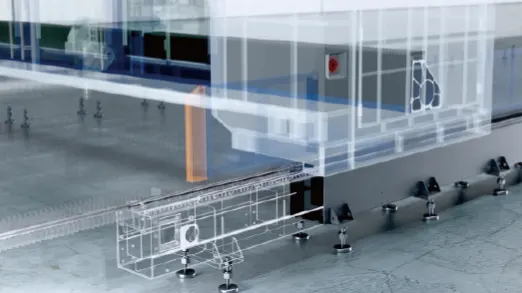

    автоматическая компенсация отдачи


    Слева и слева от ползунка оси X встроен механизм автоматической защиты от отражения. Система обеспечивает точное зацепление рейки и решает проблемы точности передачи на большие расстояния в крупномасштабных приложениях, повышая стабильность положения в расширенном диапазоне операций.

    Образец технических данных

    Серия Гиганты

    Мощность лазера

    Площадь разреза (XxY)

    Точность определения местоположения

    Точность повторного определения местоположения

    Максимальная скорость резания

    Ускорение

    Вес машины

    Размер (длина х ширина х высота)

    20 кВт / 30 кВт

    8000 мм × 3000 м

    Ось X: ± 0,07 мм Ось Y: ± 0,05 мм (полная длина)

    Ось X: 0,05 мм Ось Y: 0,05 мм (полная длина)

    70 м / мин

    0.7G

    Около 5,6 тонн

    Приблизительно 12m × 4,9m × 2,1m
