MPS-T5
Доступная мощность: от 1500 Вт до 6000 Вт (опционально) Тип модели: полуавтоматическая загрузка, полностью автоматическая загрузка и др.
MPS-T5 По желаниюОбразец технических данных
Заполнить скачать или связаться с нами
Общий обзор

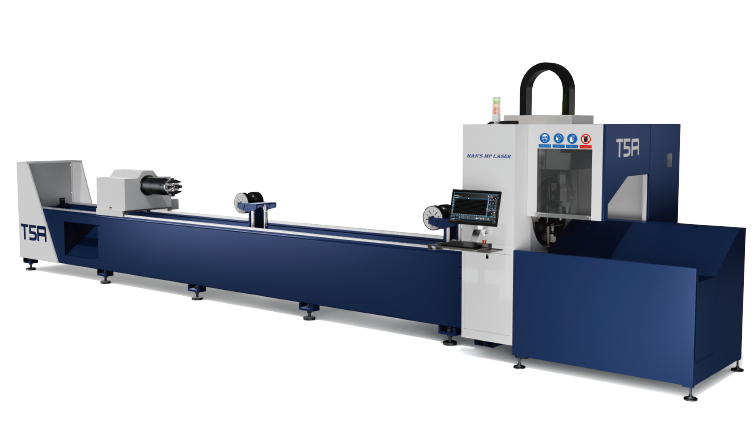

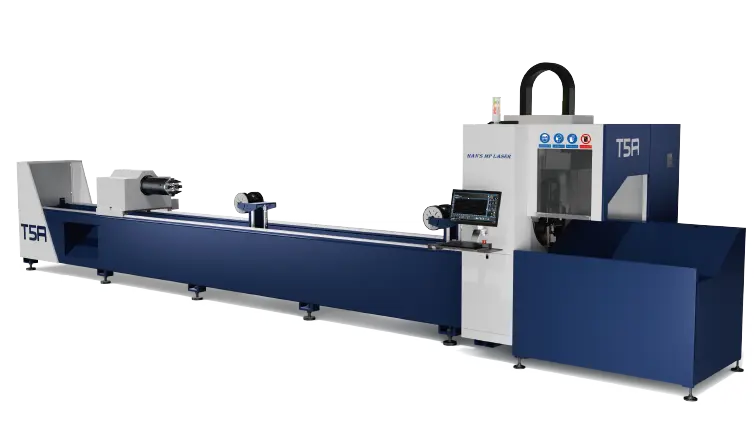

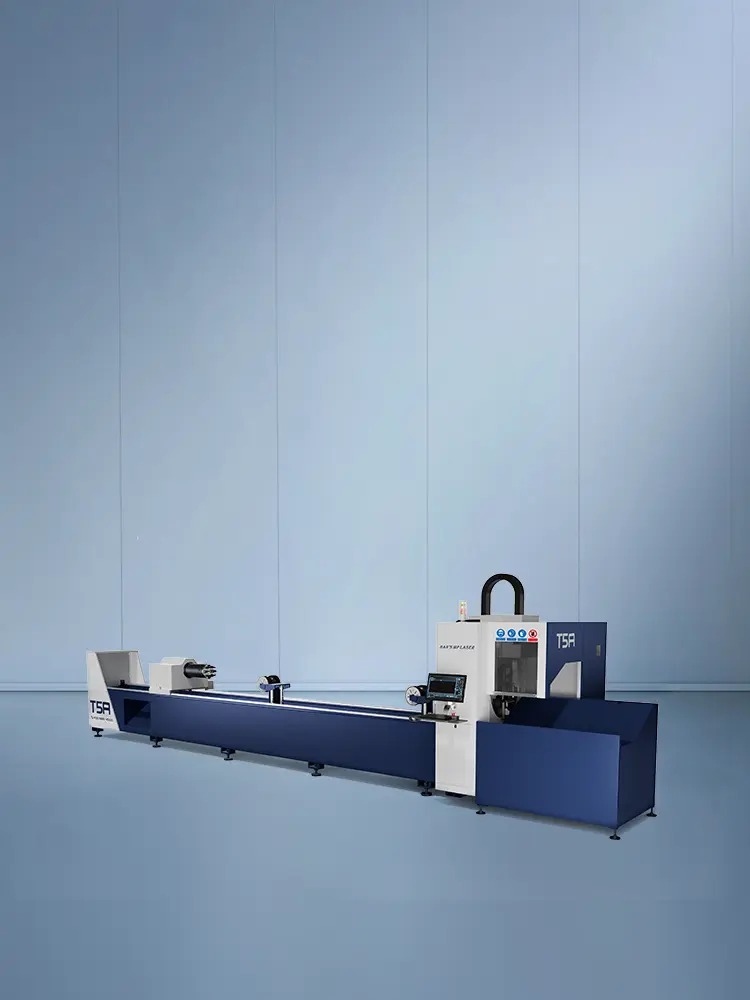

MPS-T5 Станок для лазерной резки труб с оптоволоконным лазером
MPS-T5 в основном ориентирован на клиентов, использующих лазерную резку. Модель использует конструкцию с зубчатой рейкой и шестерней, пневматическим зажимным патроном и вращающимся приводом, что позволяет резать стандартные профили — квадратные трубы, круглые трубы и прямоугольные трубы.

Высопрочная тяжёлая сварная станина станка



Вся машина сварена и сформирована из профильных материалов, а затем проходит обработку после термической обработки и отжига.
Отличный процесс термообработки обеспечивает общую жёсткость станка и стабильность его работы при длительном использовании.

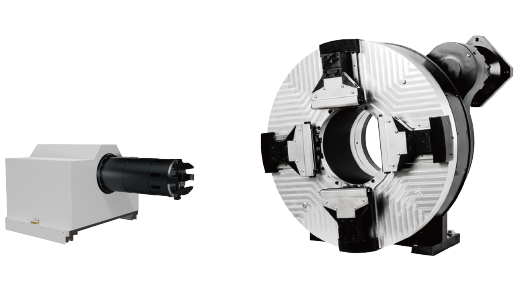

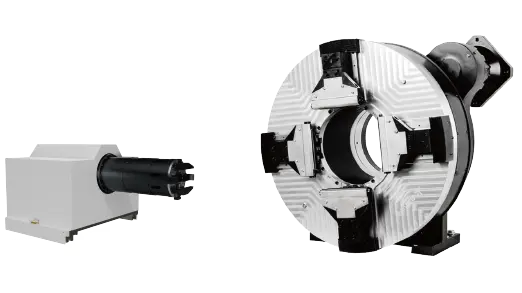

Связанный самоцентрирующийся патрон



И передний, и задний патроны используют двухпару связанного самоцентрирующегося патрона с пневматическим автоматическим зажимом. Такая конструкция подходит для зажима круглых, квадратных, прямоугольных труб, двутавров и различных симметричных профильных труб.



Интегрированный ЧПУ формирующий патрон


Патрон оснащён общим защитным покрытием, что предотвращает попадание пыли и отходов внутрь. Скользящий блок движется с высокой точностью, а подвижные части закалены и износостойки, что гарантирует контроль точности. Двухроликовый захват имеет разумный диапазон опоры и высокую жёсткость, обеспечивая стабильное зажмение во время вращения и точность обработки.

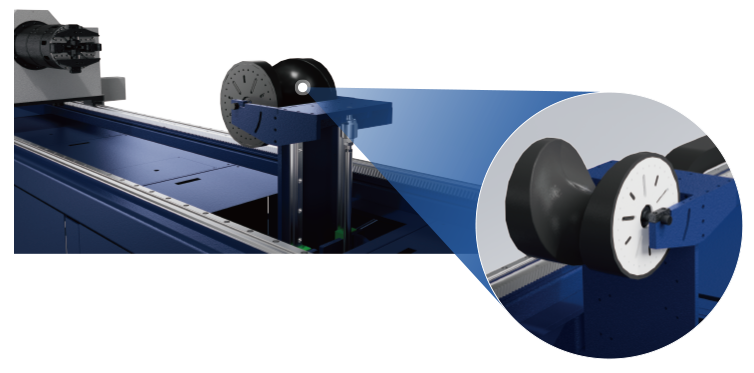

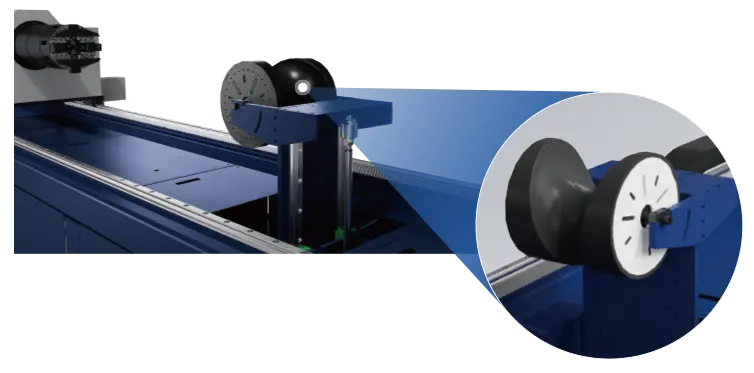

Поддержка загрузки с переменным диаметром колеса



Снижение вибрации при высокоскоростном вращении труб для повышения точности резки, уменьшение амплитуды провисания труб для улучшения линейной прямолинейности труб и предотвращение их колебаний влево-вправ.

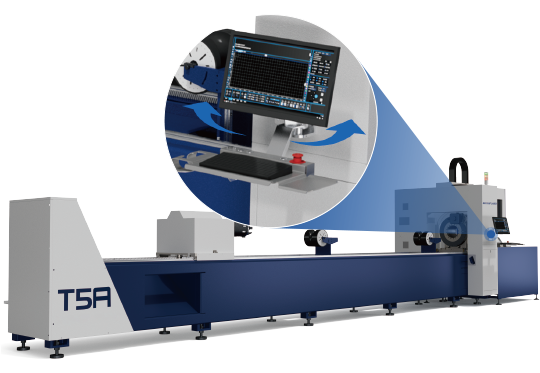

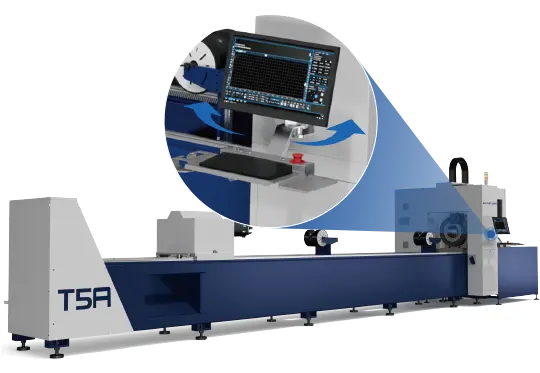

Удобный интерфейс управления


Оборудование стабильно, с удобным пользовательским интерфейсом, предоставляющим обратную связь о статусе обработки в реальном времени. Полностью закрытая защита зоны резки, оснащённая дверцами безопасности и смотровыми окнами, обеспечивает порядок в процессе резки и обработки.

Адаптивное волочение с одним патроном


Поддержка резки с прыжками лягушки, что снижает время простоя станка и повышает эффективность резки. Каждая точка перфорации экономит 0,3 секунды времени.

По желанию
Полуавтоматическая загрузка
Полностью автоматическая загрузка
Блокировка шлака
Колесный разгрузчик переменного диаметра
Полуавтоматическая загрузка
Требования к трубам: ● Длина трубы: 5500–6100 мм ● Одинарная труба: вес: ≤80 кг ● Круглая труба: Φ20–Φ120 мм ● Квадратная труба: 20 x 20 мм – 120 x 120 мм

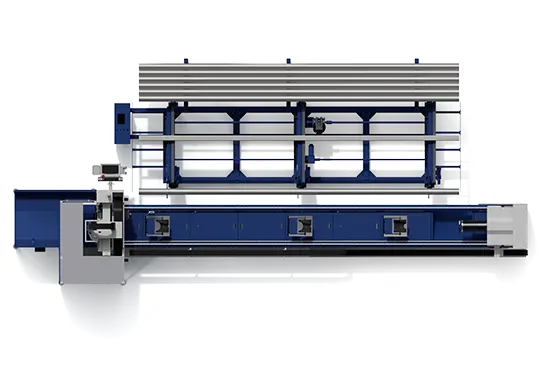

Полностью автоматическая загрузка
Требования к трубам: ● Длина трубы: 5500–6000 мм ● Одинарная труба: вес: ≤90 кг ● Круглая труба: Φ20–Φ150 мм ● Квадратная труба: 20 x 20 мм – 120 x 120 мм ● Длина стороны прямоугольной трубы: 20–120 мм
Блокировка шлака
Уменьшить количество царапин и шлака на внутренней стенке трубы

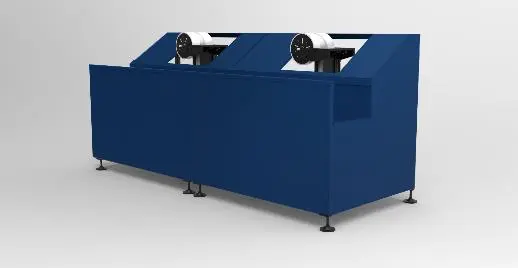

Колесный разгрузчик переменного диаметра
● Плавающее разгрузочное устройство оснащено накопительной конструкцией для облегчения разгрузки. ● Вспомогательное разгрузочное устройство с кругом переменного диаметра используется для резки сырья и поддержки длинных заготовок во время профильной обработки на станке лазерной резки труб, заменяя ручную резку.

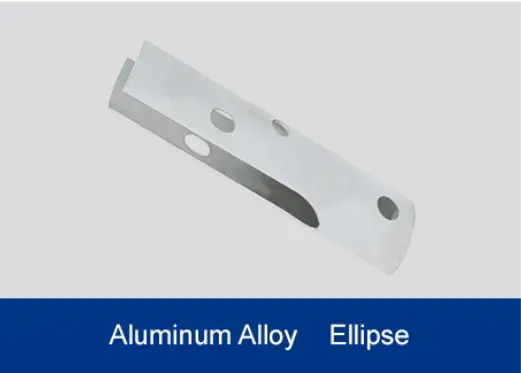

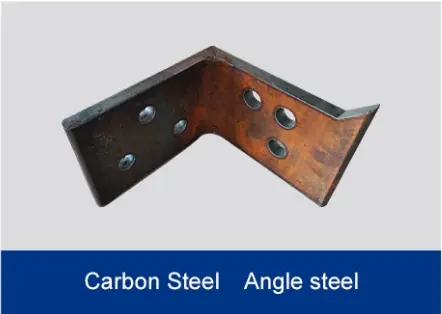

Способность резать
Образец технических данных
* Только для информации, Все данные основаны на фактической технической документации.

Серия T5

Максимальная длина обрабатываемых трубопроводов

Максимальная скорость

Максимальное ускорение движения

Максимальная грузоподъемность (одна станция)

Длина хвостового материала

Диапазон толщины стенок материала

Мощность обработки данных

6500 мм

T5mini: 200R / min

1.0g

260 кг (43 кг / м)

80 мм

≥ 0,8 мм

H - балка 8 #

6500 мм

T5: 120Rmin

1.0g

260 кг (43 кг / м)

80 мм

≥ 0,8 мм

H - балка 20 #
