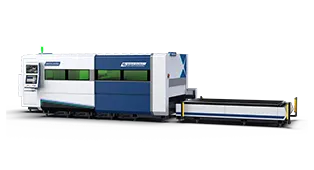

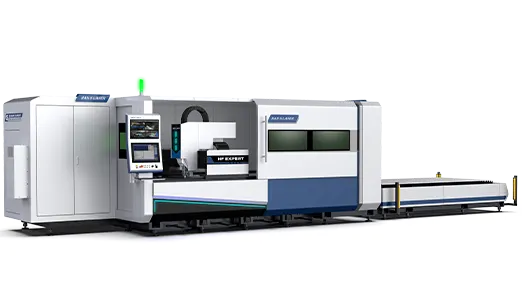

    Высокопроизводительная лазерная резка 3015 ⁄ 4020 ⁄ 6025 ⁄ 8025 Доступная мощность: 6кВт ⁄ 12кВт ⁄ 20кВт ⁄ 30кВт ⁄ 40кВт ⁄ 50кВт ⁄ 60кВт
    Серия экспертов HF Решения по автоматизацииОбразец технических данных
    Заполнить скачать или связаться с нами

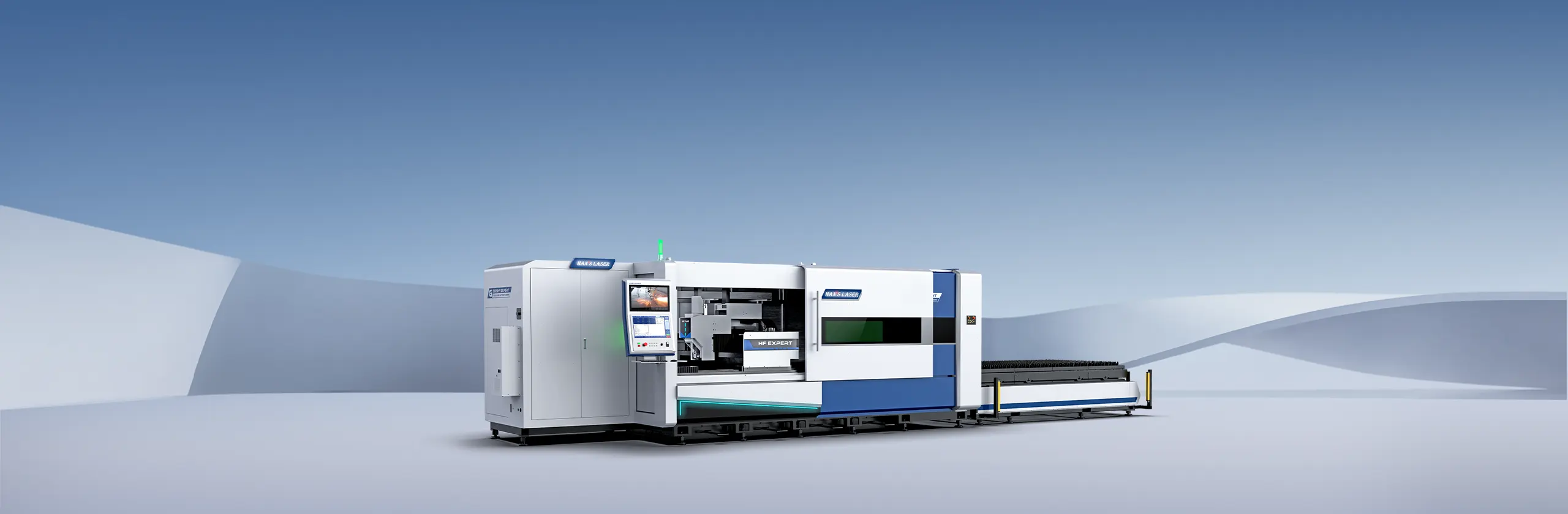

    Общий обзор
    Высокопроизводительная лазерная резка с оптимальными экономическими преимуществами
    Больше надежности и стабильности, профессиональный процесс производства с высокоточным основным трансмиссией, длительный срок службы компонентов, хорошая размерная точность деталей. Больше доступности и гибкости, благодаря регулируемому операционному терминалу и передней двери + конструкции с раздвижной дверью с длинной стороной, загрузка/выгрузка различных мелких деталей становится легкой, более короткое время отклика для демонстрационного реза.

    Лазерная безопасность



    Полностью закрытые машины с лазерным стеклом OD 5 +:

     Защита глаз и кожи от лазерного излучения;

     Уменьшение шумового загрязнения;

     Сокращение загрязнения дымом от резки;

    Создание благоприятной рабочей среды;

    Очень быстро



    Высокая динамичность и высокая производительность

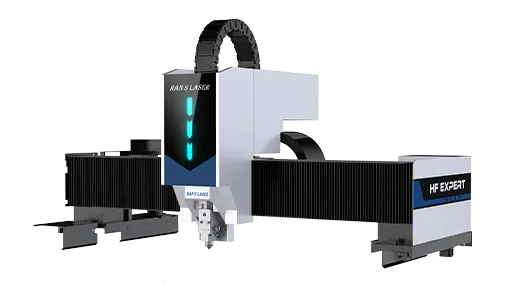

    Благодаря оптимизированной раме и конструкции экструзионного алюминиевого портала, оснащенной контроллером в реальном времени «Han's 901 (Rexroth)» и мощными моторами Rexroth, HF Expert достигает очень высокой скорости и ускорения, что означает большее количество деталей или продукции за то же время!



    Компактный дизайн



    Удобный доступ для обслуживания, легкость в установке.
    Электрический шкаф ⁄ лазерный источник ⁄ пневматическая система ⁄ система смазки ⁄ моторы привода стола — все интегрировано в основную раму, что обеспечивает гибкость в размещении, простоту установки и обслуживания, эффективно повышает коэффициент использования производственного пространства и снижает занимаемую площадь машины, экономя затраты на доставку.

    Дружелюбный к рабочей среде

    Система отсоса пыли с разделением по зонам
    Много-зональная система отсоса пыли обеспечивает хороший эффект удаления пыли по зонам, интеллектуально распределяя объем воздуха для каждого вентиляционного выхода в каждой части и эффективно улучшая способность к отсосу и удалению пыли в обрабатываемой зоне. Она также надежно снижает риск загрязнения резающей головки, поддерживая чистоту в рабочей зоне.



    Большая область резки

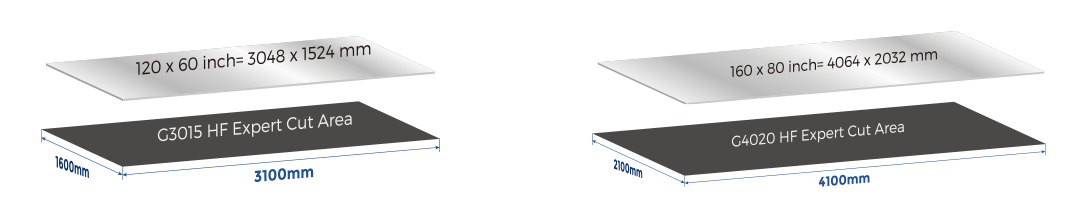

    Увеличенная область резки, возможность резать листы по американскому стандарту (AS) в размере "дюйм".

    Подходит для ультра-высокой мощности



    Пустотелая конструкция станины (G3015 HF Expert)
    Подходит для ультра-высокой мощности до 60 кВт, что позволяет избежать риска тепловых деформаций от лазеров высокой мощности. Более высокая мощность приводит к более высокой производительности, обеспечивая долгосрочную, стабильную и эффективную работу.

    Высокая грузоподъёмность для толстых материалов



    Гидравлический подъёмный сменный стол (опционально)
    ● С помощью гидравлического подъёмного стола доступна фасонная (скошенная) резка;
    ● Обе платформы могут одновременно выдвигаться из зоны резки;
    ● Удобное выполнение обслуживающих работ внутри станка;
    ● Загрузка и выгрузка на одной платформе не влияет на работу другой;
    ● Обеспечивается высокое качество резки, даже когда на другой платформе идёт загрузка или выгрузка.

    Антицарапающий

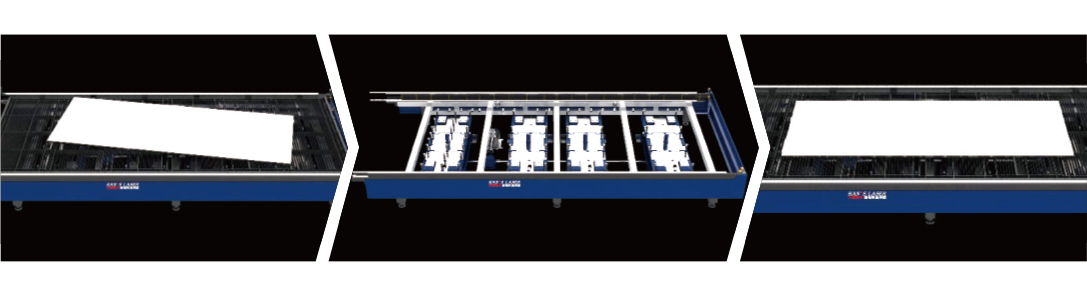

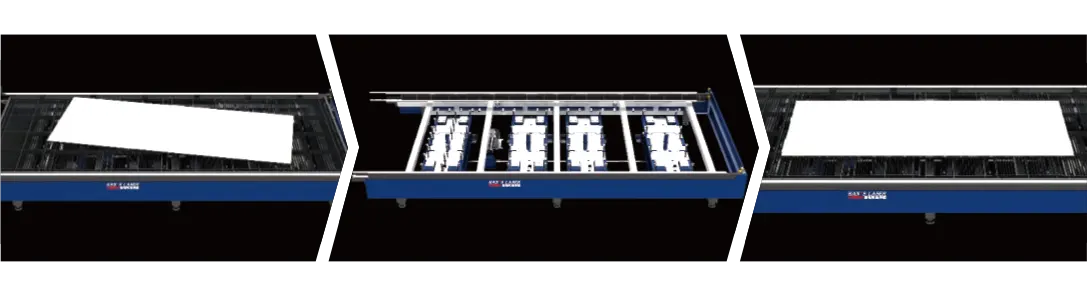

    Устройство для подъема и регулировки пластины, обеспечивает хорошее качество резки, особенно для нержавеющей стали и алюминия. (Опционально)
      Противоцарапающая нижняя сторона листа;                 Легко загружать и регулировать пластину ;

    Низкое потребление газа

    Резка при низком давлении азота (N₂)
    Более высокая скорость резки, меньшее время на обработку одной партии — экономия газа до 67%.

    Устройство Mix-M

    Запатентованный шкаф газового смешивания от Han's Laser (опционально)
    Функция процесса Mix-M: в сочетании с лазером мощностью 20 кВт и выше подходит для быстрой резки углеродистой стали толщиной 10–40 мм. Решает проблему некачественных срезов и нависания шлака на углах при традиционной резке средне- и толстолистового металла, эффективно улучшает конусность и шероховатость верхней и нижней кромки заготовки, значительно повышает эффективность обработки и точность изделия.

    Решения по автоматизации
    Автоматизированные решения
    Автоматизированные решения
    Автоматизированные решения
    Мощная техническая поддержка и обширный опыт работы в рамках проекта предоставляют широкий спектр решений для автоматизации в соответствии с требованиями клиентов.
    Автоматизированные решения
    Мощная техническая поддержка и обширный опыт работы в рамках проекта предоставляют широкий спектр решений для автоматизации в соответствии с требованиями клиентов.
    Способность резать
    Образец технических данных
    * Только для информации, Все данные основаны на фактической технической документации.

    Серия экспертов HF

    Рабочая площадь [mm]

    Максимальная скорость позиционирования оси (X / Y)

    Максимальное ускорение

    Точность

    Повторяемость

    Максимальный вес бумаги

    Доступная мощность лазера

    3100 мм x 1600 мм

    280 м / мин

    3G

    0,03 мм

    0,02 м / мин

    2150 кг / стол

    6 кВт / 12 кВт / 20 кВт / 30 кВт / 40 кВт / 50 кВт / 60 кВт

    4100 мм x 2100 мм

    280 м / мин

    3G

    0,03 мм

    0,02 м / мин

    3840 кг / стол

    6 кВт / 12 кВт / 20 кВт / 30 кВт / 40 кВт / 50 кВт / 60 кВт

    6200 мм x 2600 мм

    160 м / мин

    2.5 г

    0,03 мм

    0,02 мм

    7200 кг / стол

    6 кВт / 12 кВт / 20 кВт / 30 кВт / 40 кВт / 50 кВт / 60 кВт

    8200 мм × 2600 мм

    160 м / мин

    2.5 г

    0,03 мм

    0,02 мм

    9600 кг / стол

    6 кВт / 12 кВт / 20 кВт / 30 кВт / 40 кВт / 50 кВт / 60 кВт
