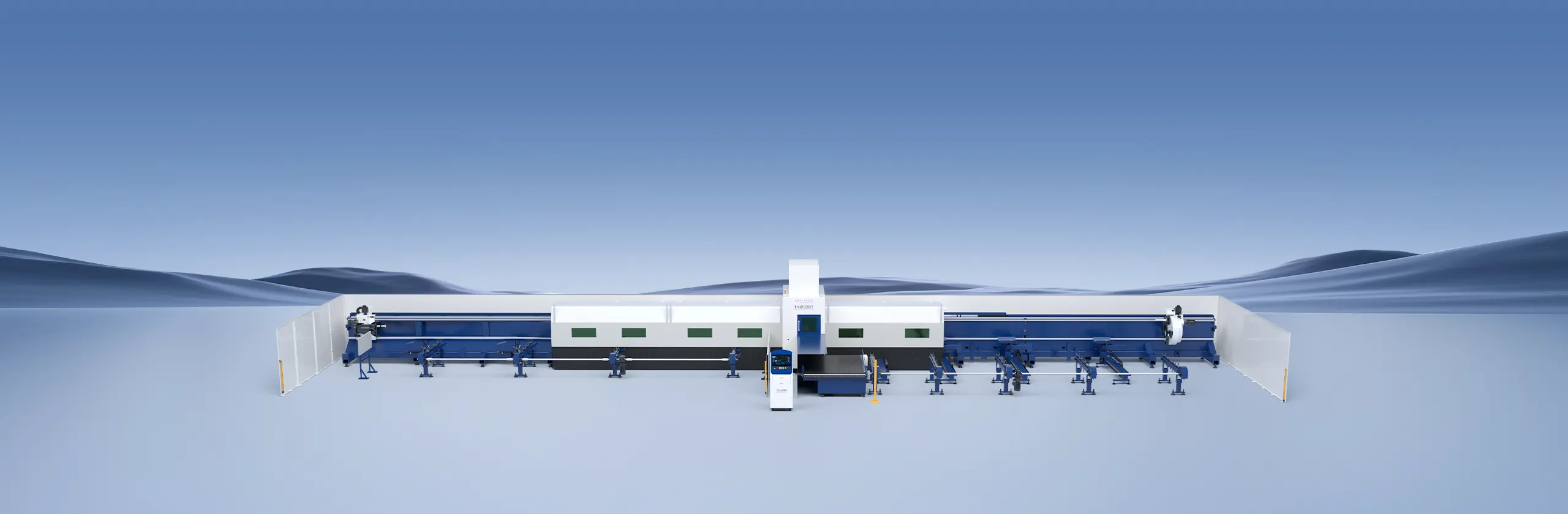

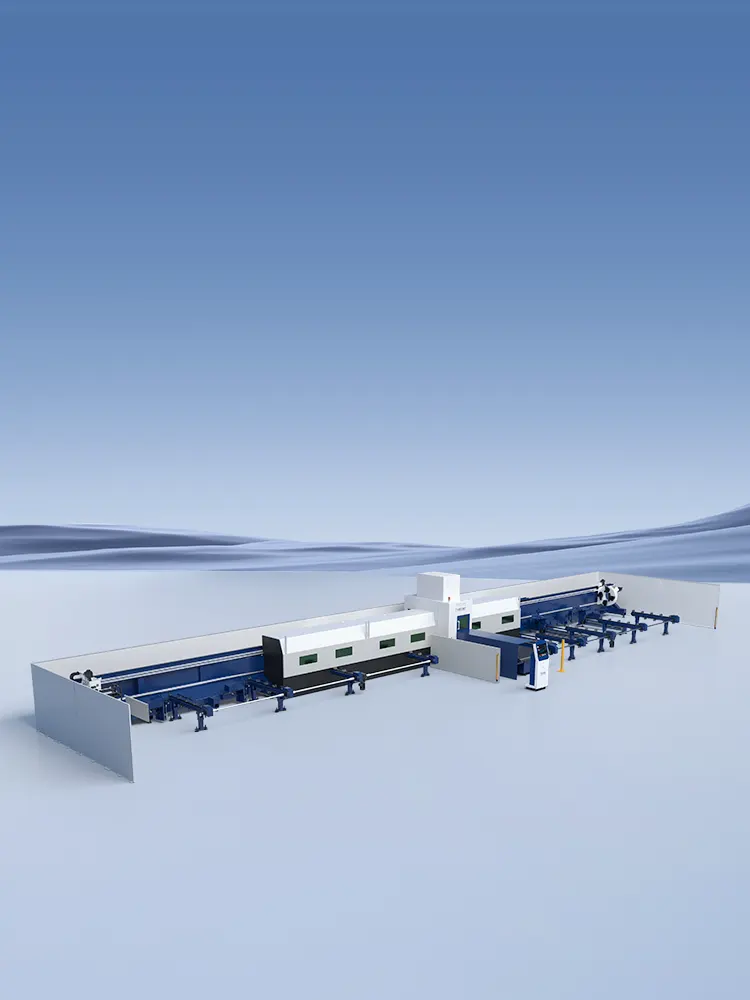

TX Series

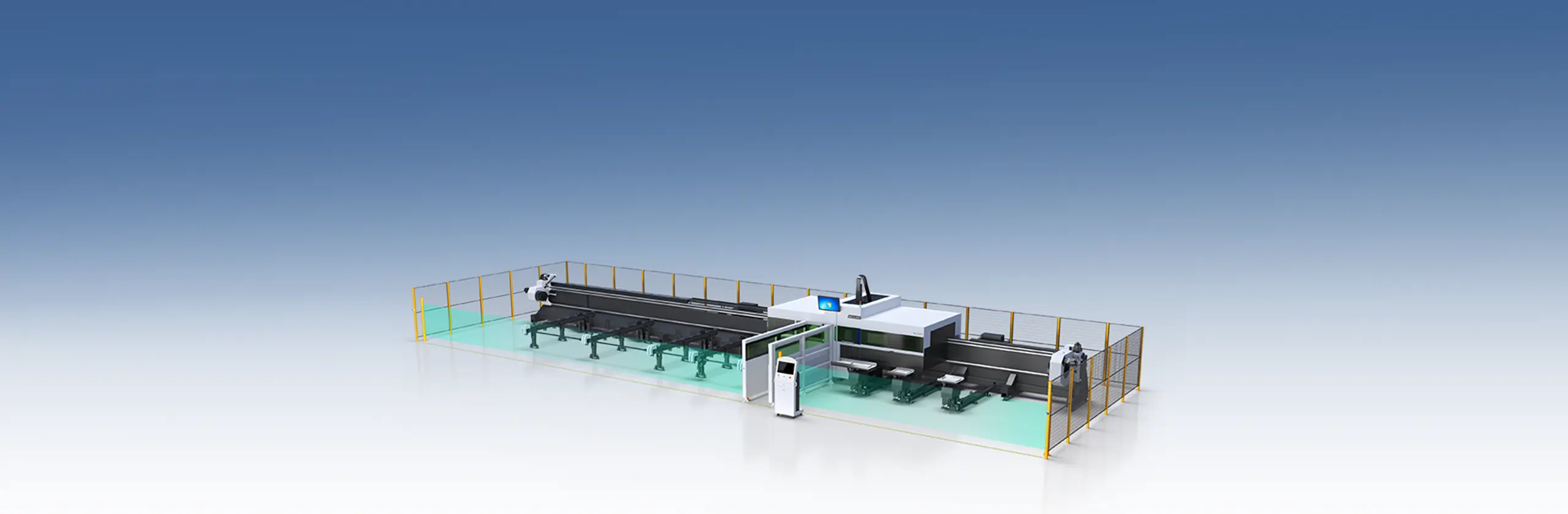

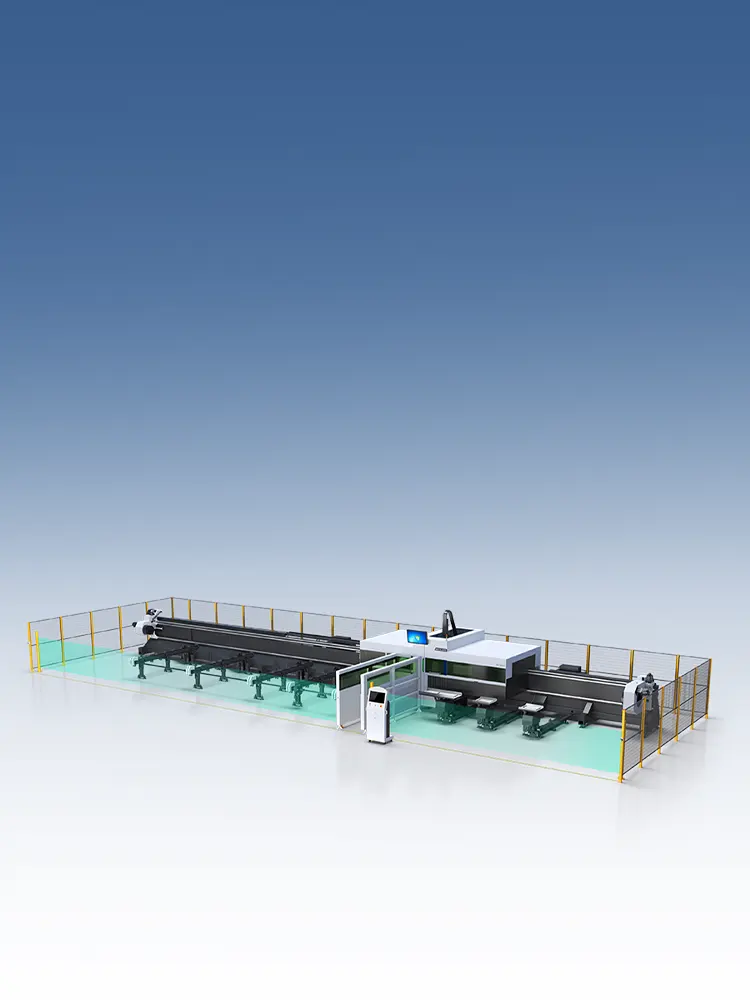

Высокопроизводительный волоконно-лазерный станок для резки труб Технология обработки труб высокой мощности, способная выдерживать нагрузки до 1500 кг. Технология управления по шине обеспечивает быстрый отклик и высокую эффективность. Опциональная функция резки под углом ±45°.
TX Series НеобязательныйОбразец технических данных
Заполнить скачать или связаться с нами
Обзор
Гибкая обработка тяжелых труб и профилей
Лазерный станок для резки труб серии TX подходит для резки труб квадратного, круглого и овального сечения из углеродистой и нержавеющей стали, а также алюминиевых сплавов. Профессионализм, высокая скорость, точность и экономичность делают его предпочтительным выбором для предприятий по обработке металлических труб.

Безотходность

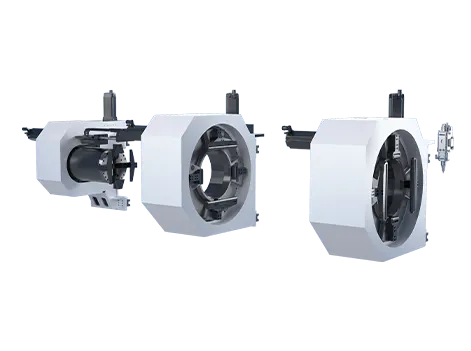

Режущая головка может пересекать центральный патрон для выполнения обратной резки, обеспечивая отсутствие отходов. Патрон полностью интегрирован в процесс обработки, включая как центральный патрон, так и разгрузочный патрон, что позволяет переключаться между трубами большого и малого диаметра без смены кулачков.

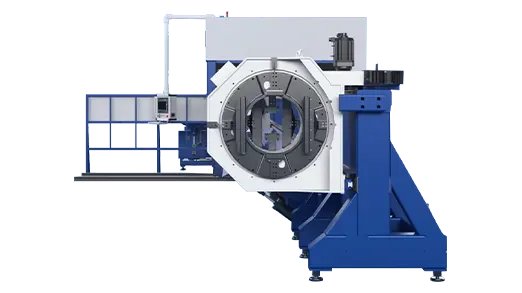

Боковая станина

Высокая жесткость, устойчивость и надежность конструкции позволяют загружать, резать и выгружать трубы длиной 12 м, что позволяет сохранять точность станка в течение длительного времени. Прецизионная реечная передача и роликовые линейные направляющие обеспечивают точность перемещения.

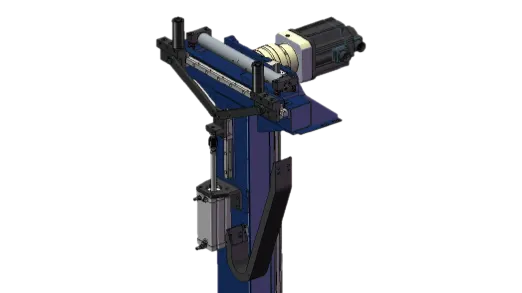

Вспомогательная опора

Опорное устройство оснащено функцией центрирования, постоянно вращается и плавает вместе с трубой, обеспечивая эффективную поддержку и предотвращая провисание трубы.

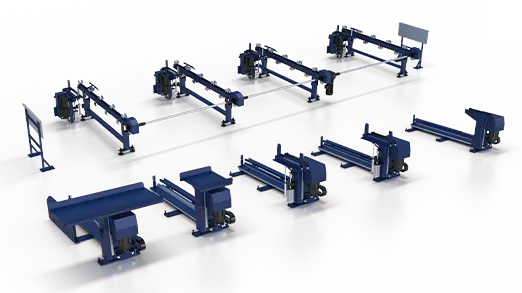

Загрузочно-разгрузочное устройство

Стандартный полуавтоматический загрузочно-разгрузочный механизм делает загрузку простой и эффективной. Четыре комплекта плавающих разгрузочных поддонов обеспечивают дополнительную поддержку и повышают точность обработки.

Необязательный
Трёхпатронный сверхпрочный лазерный станок для резки труб
Четыре патрона и усиленный
Скошенный срез

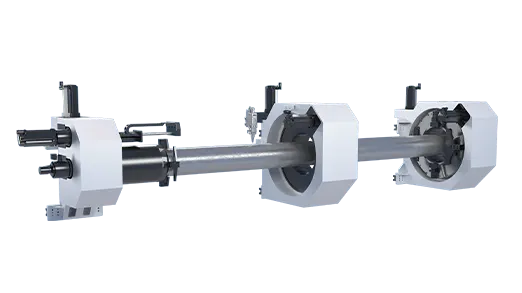

Трёхпатронный сверхпрочный лазерный станок для резки труб
Высокопроизводительные станки для обработки труб и профилей обеспечивают нулевой уровень отходов благодаря технологии загрузки труб большой грузоподъемности 1500 кг. Они оснащены системой управления Han's Bus, обеспечивающей быстрое реагирование и высокую эффективност

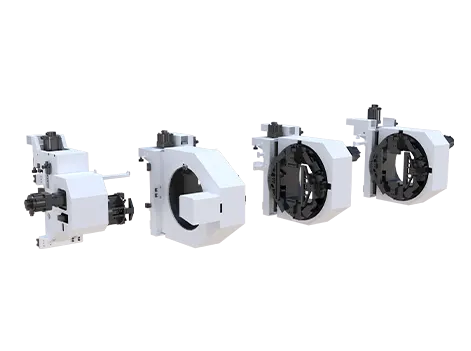

Четыре патрона и усиленный
Он может выгружать материал в любой зоне в пределах диапазона перемещения, избегая зоны ручного управления; коммутативная резка четырьмя патронами, несколько методов зажима, простота с «нулевыми» отходами.

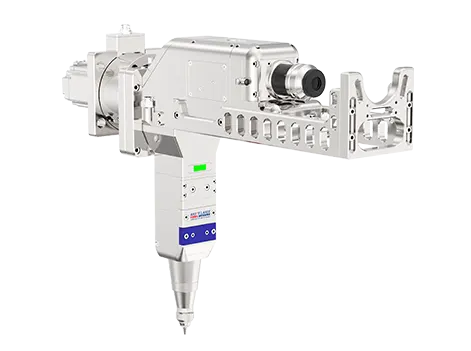

Скошенный срез
Головка для резки канавок, защищенная полностью независимыми правами интеллектуальной собственности, отличается превосходной производительностью, а также гарантирует своевременное послепродажное обслуживание и ремонт. Резка канавок, бесшовное соединение, подходит для последующей сварки стальных конструкций и труб большого диаметра.
Способность резать
Образец технических данных
Доступны различные форматы, все данные подчиняются техническим решениям.

TX Series

Параметры изделия

Диаметр круглой трубы

Длина стороны квадратной трубы

Точность позиционирования (X/Y)

Повторяемость (X/Y)

Максимальная скорость позиционирования (X/Y/Z)

Максимальная длина загрузки

Максимальный вес трубы

Длина без загрузки

Ф40-360mm

□40-250mm

±0.05mm/1000mm

±0.05mm

60rpm

6000-12000mm

1000kg (7bar)

0-6000mm

Ф50-500mm

□50-350mm

±0.01mm/1000mm

±0.01mm

40rpm

4000-12000mm

1500kg (7bar)

0-9000mm

Ф80-660mm

□80-450mm

±0.01mm/1000mm

±0.01mm

30rpm

6000-12000mm

2800kg (7bar)

0-12000mm
