PLT Series

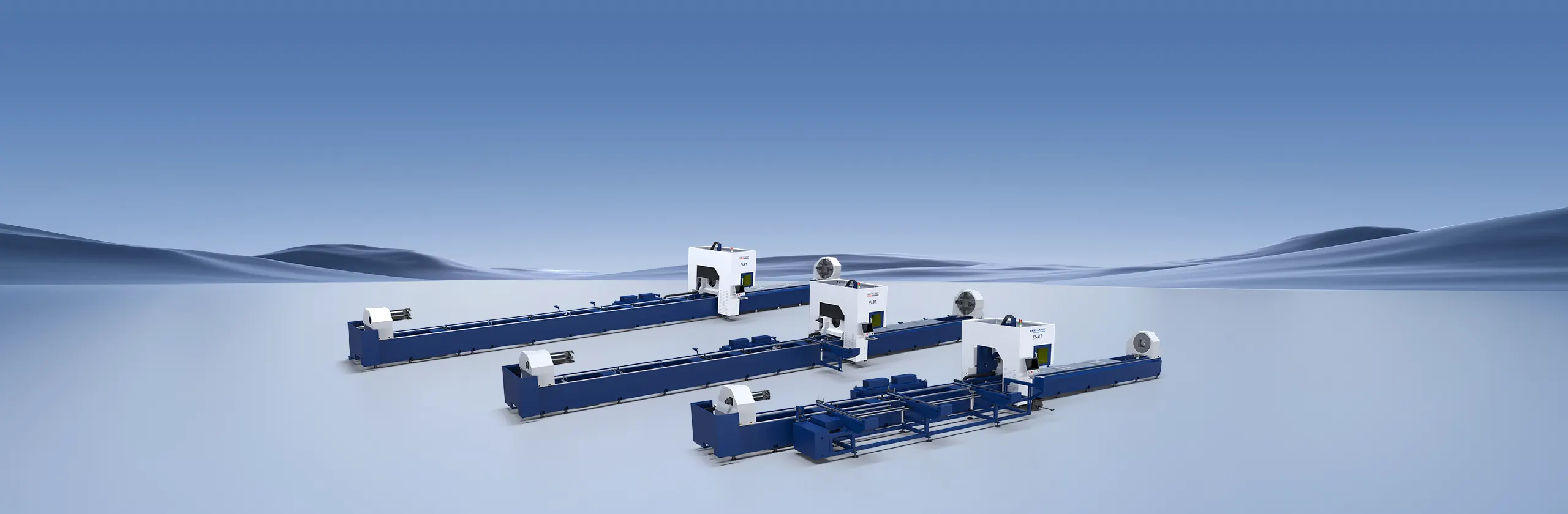

Профессиональный станок для резки труб волоконным лазером Модульная конструкция, гибкая конфигурация Поддержка вариантов загрузки материала длиной 6, 9 или 12 м
PLT Series ОпциональноОбразец технических данных
Заполнить скачать или связаться с нами
Обзор

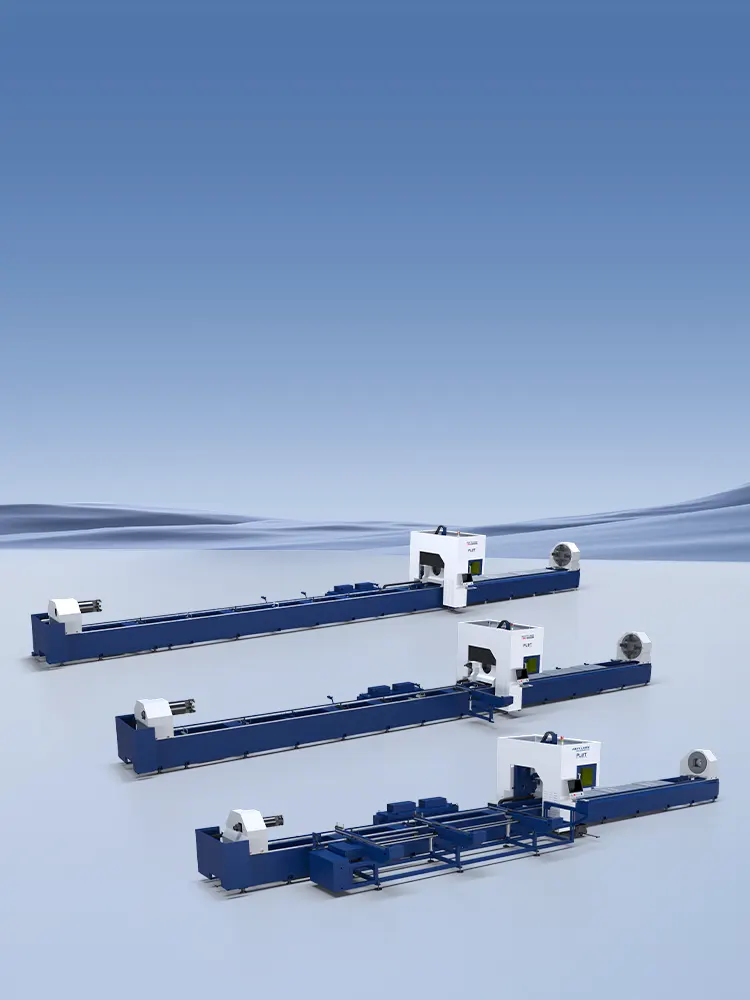

Модульная конструкция для гибких конфигураций
Профессиональный лазерный труборез серии PLT подходит для резки углеродистой стали, нержавеющей стали, меди, труб из алюминиевых сплавов (квадратных, круглых, овальных, фасонных труб), профилей и других металлических труб, с высокой скоростью, высокой точностью, высокой эффективностью и рентабельностью, это первый выбор для обработки металлических труб.

Горизонтальная конструкция станины

Горизонтальная конструкция, оснащенная высокоточными линейными направляющими, обеспечивает плавную и эффективную передачу и высокую несущую способность.

Прецизионные патроны

Оснащены прецизионной системой трансмиссии для предотвращения загрязнения и поддержания точности передачи.

Трёхпатронная система обеспечивает полный ход второго и третьего патронов, что исключает необходимость регулировки передач при переключении между трубами большого и малого диаметра.

Плавающая опора

Опорный узел динамически регулируется в соответствии с радиусом вращения трубы. Управляемый независимым серводвигателем, он обеспечивает быстрый отклик и высокую грузоподъемность, обеспечивая стабильное позиционирование и повышая точность обработки.

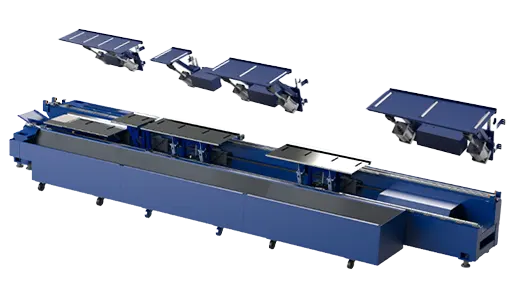

Плавающая система поддержки

Стационарное разгрузочное устройство оснащено функцией амортизации и наклона, а также системой распознавания на основе видеонаблюдения, что обеспечивает точную идентификацию и быструю сортировку широкого спектра заготовок. 6-метровая плавающая разгрузочная система обладает высокой грузоподъемностью и легко справляется с трубами весом более 300 кг.

Безотходность

Режущая головка может проходить через центральный патрон и резать в противоположном направлении, обеспечивая полное отсутствие отходов и повышая эффективность использования материала.

Опционально
Резка под углом
Полуавтоматический
Полностью автоматический
Резка под углом
Наша головка для резки фасок, полностью защищенная интеллектуальной собственностью, обеспечивает превосходную производительность и своевременное гарантированное послепродажное обслуживание. Резка фасок и бесшовная стыковка отвечают требованиям к последующей сварке стальных конструкций и трубопроводов большого диаметра.

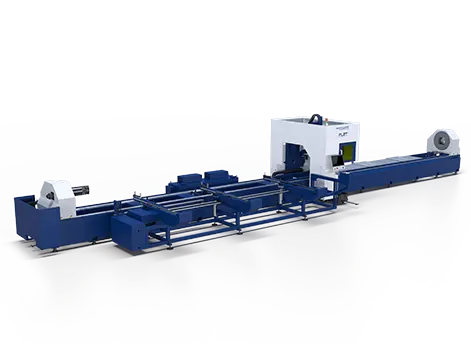

Полуавтоматический
Загрузочный механизм может размещать ряды труб и автоматически завершать загрузку и подачу одной трубы, а также доводить ее до положения зажима патрона.

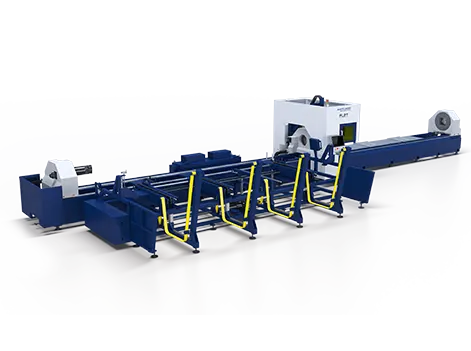

Полностью автоматический

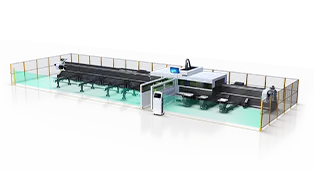

После того, как трубы связаны, их можно хранить в силосе, а машина может автоматически загружать, подавать и перемещать отдельные трубы в положение зажима патрона;
Способность резать
Образец технических данных
Доступно несколько форматов, все данные зависят от технических решений.

PLT Series

Диаметр круглых труб

Длина стороны квадратных труб

Точность позиционирования (X/Y)

Повторяемость позиционирования (X/Y)

Максимальная скорость позиционирования (X/Y)

Максимальная скорость позиционирования (A/B/C)

Максимальная длина загрузки

Длина разгрузки

Максимальный вес труб

φ20-240mm

□20-240mm

±0.05mm/1000mm

±0.05mm

100m/min

100rpm

6200mm

0-6000mm

300kg

φ30-240mm

□23-240mm

±0.05mm/1000mm

±0.05mm

100m/min

100rpm

9200mm

0-9000mm

300kg

φ30-360mm

□30-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

6200mm

0-6000mm

500kg

φ30-360mm

□30-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

9200mm

0-9000mm

600kg

φ40-360mm

□40-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

12200mm

0-12000mm

850kg
