Как преодолеть проблемы резки толстого углеродистого стали?
Лазерно-пламенная гибридная машина резки LFC: технологические решения и ключевые преимущества
Почему резка толстого углеродистого стали становится все более сложной?
По мере того как производители переходят к более крупным конструкциям и более тяжелым компонентам, обработка толстого углеродистого стали становится ключевой задачей во многих отраслях, включая судостроение, строительную технику и энергетическое оборудование.
Традиционные методы резки толстых листов в основном включают газопламенную резку, плазменную резку и высокомощную лазерную резку. Однако в реальном производстве каждый процесс имеет определенные ограничения:
Газопламенная резка
Газопламенная резка обладает высокой способностью проникновения при обработке толстых листов, однако скорость резки низкая, зона термического воздействия большая, легко возникает окисление и шлак, а качество поверхности реза и точность ограничены.
Плазменная резка
Эффективность плазменной резки относительно высокая, однако при обработке толстых листов часто возникают такие проблемы, как широкая ширина реза, шероховатая поверхность среза, а также значительное количество дыма и нагрузка на окружающую среду.
Традиционная высокомощная лазерная резка
Высокомощная лазерная резка имеет очевидные преимущества при обработке тонких и среднетолстых листов, однако при работе с толстым углеродистым металлом толщиной более 100 мм сохраняются проблемы, связанные со стоимостью резки, эффективностью прокола и стабильностью процесса.
Таким образом, создание решения, способного эффективно резать толстые листы, повышать эффективность резки, обеспечивать точность и контролировать производственные затраты, стало ключевым направлением для производителей при модернизации своих производственных возможностей.
Что такое лазерно-пламенная гибридная машина резки?
Лазерно-пламенная гибридная машина резки — это передовое решение для обработки толстых листов, которое объединяет технологию волоконной лазерной резки и технологию газопламенной резки.
Лазерно-пламенная гибридная машина резки серии LFC компании Han’s Laser сочетает высокую плотность энергии лазерной резки с мощной способностью проникновения пламенной резки, обеспечивая превосходную производительность при обработке тяжелых металлических конструкций.
Она позволяет эффективно заменить традиционные процессы плазменной и газопламенной резки, повышая производственную эффективность, улучшая качество резки и снижая воздействие дыма и шлака на окружающую среду.
Основные конфигурации
Линейная направляющая + основание большой секции:
Обеспечивает жесткость при больших нагрузках и предотвращает вибрацию станка во время резки толстых листов.
Глубоко адаптированная система ЧПУ Rexroth:
Интегрирует библиотеку параметров композитного процесса резки и поддерживает автоматическую фокусировку и динамическую регулировку давления газа.
Фирменная комбинированная режущая головка и датчики Han’s Laser:
Оснащена встроенной системой нескольких датчиков, которые в режиме реального времени контролируют температуру линзы, положение фокуса и давление газа, обеспечивая стабильную длительную работу.
Модульная режущая платформа:
Обладает высокой несущей способностью и подходит для рабочих условий с частой загрузкой и разгрузкой тяжелых стальных листов.
Каковы преимущества лазерно-пламенной гибридной резки LFC по сравнению с традиционными процессами?
1. Более высокая способность обработки толстых листов — от тонких до сверхтолстых листов
Традиционные методы резки обычно требуют использования разных станков для различных диапазонов толщины. Лазерная резка применяется преимущественно для тонких листов благодаря высокой точности, а газопламенная или плазменная резка обычно используется для толстых листов благодаря лучшей способности проникновения.
Вместо использования только одного метода резки серия LFC применяет лазерную резку с поддержкой пламени, что позволяет сбалансировать способность проникновения и точность резки при обработке толстого углеродистого металла, обеспечивая полный диапазон обработки от тонких листов толщиной 0,6 мм до сверхтолстых листов углеродистой стали толщиной более 200 мм.
Особенно для углеродистой стали толщиной 100 мм, которую сложно стабильно обрабатывать традиционными методами, LFC обеспечивает надежное непрерывное производство.
Также поддерживается высокоточная резка отверстий. Минимальный диаметр отверстия может достигать 0,4 толщины листа, что соответствует требованиям сложных конструкций из толстых листов и прецизионных деталей.
2. Более высокая эффективность резки толстых листов и снижение производственных затрат
При традиционной газопламенной резке толстых листов производители часто сталкиваются со следующими проблемами:
• Длительное время прожига
• Ограниченная скорость резки
• Большой объем последующей обработки
С другой стороны, чистая лазерная обработка сверхтолстых листов может привести к увеличению инвестиций в оборудование и эксплуатационных расходов.
Серия LFC использует гибридный метод резки, который значительно повышает эффективность обработки углеродистой стали толщиной 40 мм и более.
Фактические данные испытаний показывают, что время прожига листов толщиной 50–100 мм составляет всего 5–15 секунд, что значительно сокращает вспомогательные трудозатраты.
При одинаковой мощности (например, 12 кВт и 20 кВт) серия LFC превосходит решения чистой лазерной резки аналогичной мощности по способности резки, эффективности и качеству поверхности реза при обработке средних и толстых листов углеродистой стали.
3. Превосходное качество резки и снижение объема последующей обработки
При резке толстых листов традиционная газопламенная резка может привести к следующим проблемам:
• Значительная конусность реза
• Большая ширина реза
• Окисление и образование шлака в нижней части реза
• Высокая шероховатость поверхности
Серия LFC использует технологию лазерной обработки с поддержкой пламени для оптимизации процесса резки и повышения стабильности при обработке толстых листов.

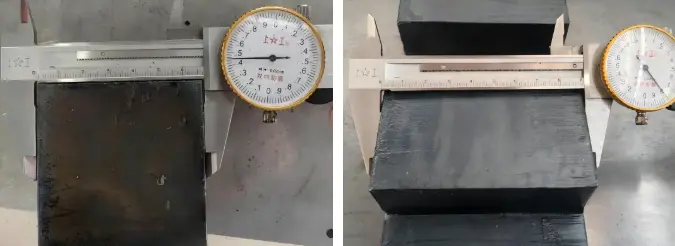

Фактические данные испытаний:
• Углеродистая сталь 40 мм: двусторонняя конусность ≤ 0,2 мм
• Углеродистая сталь 90 мм: двусторонняя конусность ≤ 0,2 мм
• Углеродистая сталь 120 мм: односторонняя конусность ≤ 0,2 мм
Это значительно снижает необходимость во вторичной обработке, такой как шлифовка и обработка кромок, повышая стабильность деталей и эффективность производства.
4. Один станок заменяет несколько процессов резки
Традиционные производственные линии обычно требуют использования разных станков для обработки листов различной толщины.
Серия LFC поддерживает три режима резки, обеспечивая гибкое переключение в соответствии с производственными требованиями.
Режим резки
| Режим резки | Диапазон толщины | Типичные области применения |
|---|---|---|
| Режим чистой лазерной резки | Углеродистая сталь, нержавеющая сталь, алюминий, медь | Тонкие листы и обычные толстые листы, требующие высокоскоростной точной резки |
| Лазерно-пламенный гибридный режим (резка с поддержкой пламени) | Листы углеродистой стали толщиной 30–120 мм | Серийное производство деталей из средних и толстых листов с высокой точностью |
| Газопламенная резка с лазерной поддержкой | Сверхтолстые листы углеродистой стали толщиной 120–200 мм+ | Обработка сверхтолстых листов без предварительного нагрева |
Благодаря трем интегрированным режимам резки один станок LFC способен удовлетворить широкий спектр производственных требований, помогая снизить инвестиции в оборудование и требования к производственной площади.
5. Интегрированная резка со скосом для повышения эффективности сварки
Традиционная обработка толстых листов обычно требует нескольких этапов:
Резка → Механическая обработка фаски → Подгонка → Сварка
Серия LFC поддерживает резку со скосом, формируя различные стандартные виды фасок, включая A, V, X, Y и K, за один проход.
Фаски типа Y и K позволяют получить равномерную глубину корня, упрощая традиционный многоэтапный процесс (включающий резку, фрезерование и другие операции) до одной операции за один проход.
Основные преимущества включают:
Меньше вторичных операций после резки, сокращение времени подготовки перед сваркой и более стабильное качество при серийном производстве.
6. Высокожесткая конструкция для непрерывной тяжелой обработки
Для резки толстых листов требуется не только высокая режущая способность, но и долгосрочная стабильность оборудования.
Серия LFC оснащена:
• Линейной направляющей базой большой секции с высокой жесткостью
• Высокопрочной экструдированной алюминиевой балкой
• Адаптивной соединительной конструкцией
• Модульной тяжелой режущей платформой
Благодаря высокой грузоподъемности и прочной конструкции эти особенности обеспечивают точность движения оборудования при высокоскоростной резке и работе с большими нагрузками, а также длительную стабильность при обработке деталей большого размера.
Типичные области применения и отраслевые решения
Судостроение:
Используется для обработки конструкционных элементов корпуса судна, обеспечивая требования к точности и качеству сборки при резке средних и толстых листов.
Ветроэнергетика:
Подходит для обработки деталей из толстых листов, таких как фланцы башен, которые требуют стабильного долгосрочного серийного производства.
Строительная техника:
Конструкционные элементы, такие как стрелы экскаваторов и детали сложной формы, которые часто требуют обработки нестандартных отверстий и фасок.
Угольная горнодобывающая техника:
Тяжелые компоненты, такие как гидравлические опоры, требующие большого объема резки сверхтолстых листов и чувствительные к производственным затратам.
Часто задаваемые вопросы (FAQ)
Q1: В чем разница между лазерно-пламенной гибридной резкой и чистой высокомощной лазерной резкой?
A: Чистая лазерная резка хорошо подходит для многих применений, особенно для тонких и среднетолстых листов.
Однако при увеличении толщины листа производителям необходимо учитывать время прожига, эксплуатационные расходы и стабильность процесса.
Q2: Какую толщину углеродистой стали может резать лазерно-пламенная гибридная машина LFC?
A: Серия LFC может обрабатывать углеродистую сталь от тонких листов толщиной 0,6 мм до сверхтолстых листов толщиной более 200 мм.
Она также обеспечивает стабильное непрерывное производство при обработке сложных толстых листов, например углеродистой стали толщиной 100 мм.
Q3: По сравнению с традиционной плазменной резкой, какие экологические улучшения обеспечивает этот метод?
A: Количество дыма при резке снижается (благодаря высокой концентрации энергии и минимальному образованию шлака), а станок оснащен системой отвода пыли и фильтрации для минимизации выбросов.
Q4: Каковы преимущества лазерно-пламенной гибридной резки по сравнению с традиционной газопламенной резкой?
A: По сравнению с традиционной газопламенной резкой лазерно-пламенная гибридная резка обеспечивает:
• Лучшее качество поверхности реза
• Меньшую конусность реза
• Меньшее окисление и образование шлака
• Меньшие требования к последующей обработке
Q5: Почему функция резки со скосом необходима при обработке толстых листов?
A: Одноэтапное выполнение скоса уменьшает количество последующих операций и повышает эффективность сварки и сборки, что особенно подходит для крупногабаритных стальных конструкций и производства тяжелого оборудования.
